格宾挡墙设计图纸三维土工网植草,仰斜式路肩墙设计图

附件详情

  • 格宾网箱挡土墙设计图 2
  • 格宾网箱构造示意图2
  • 仰斜式路肩墙设计图
  • 仰斜式路堤墙设计图
  • 三维土工网植草设计图
  • 挂网客土喷播设计图
  • 方案断面型号分析
  • 挡土墙基础、基底处治设计图

附件详情

挡墙基础以素土为主,采用天然地基。六角网箱内填充块石,粒径为8--15cm.墙后回填土:素填土,内摩擦角不小于30°,墙后回填土应分层压实,每层土厚度20cm;网孔为8cm×10cm,网片网丝φ2.7mm,网片边丝φ3.2mm;扎丝:丝径φ2.2mm。绑扎间距为200mm~250mm。网箱挡土墙裸露部位的网片,必须设置水平拉力丝,水平及垂直间距为25cm~35cm,呈"八"字形向内与边网片或临土面网片连接并拉紧。墙身采用M7.5浆砌片石砌筑,石料抗压强度不低于40MPa;当挡墙临河时,水位线以下墙身部分采用C20片石砼砌筑。
……
图纸内含:

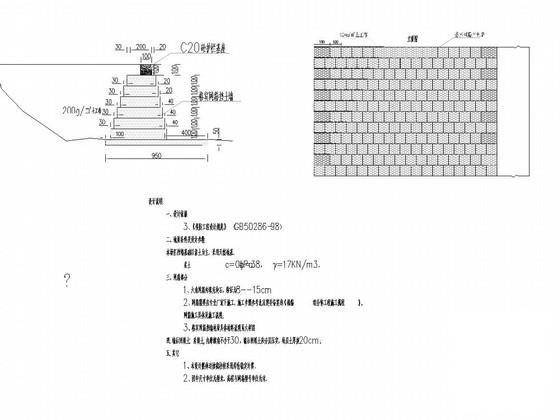

格宾网箱挡土墙设计图 2
格宾网箱构造示意图2
仰斜式路肩墙设计图
仰斜式路堤墙设计图
三维土工网植草设计图
挂网客土喷播设计图
方案断面型号分析
挡土墙基础、基底处治设计图
……
共计10张,

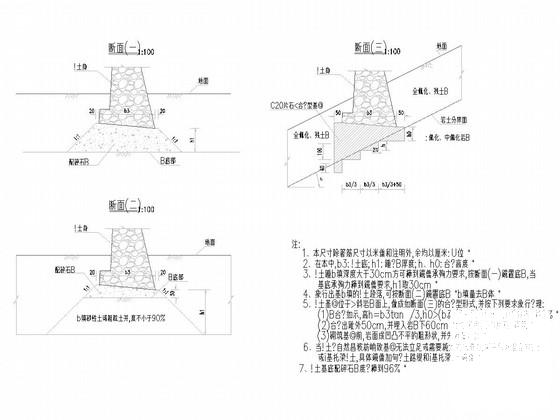

挡土墙基础、基底处治设计图

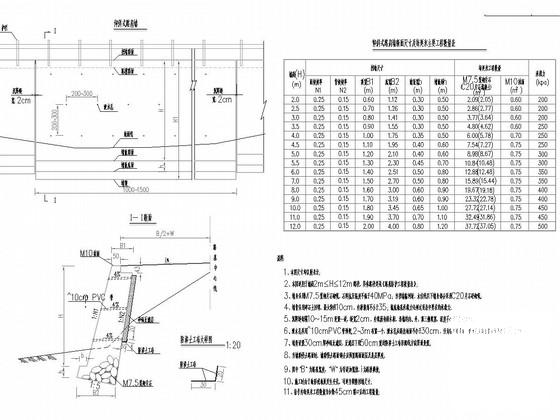

仰斜式路肩墙设计图

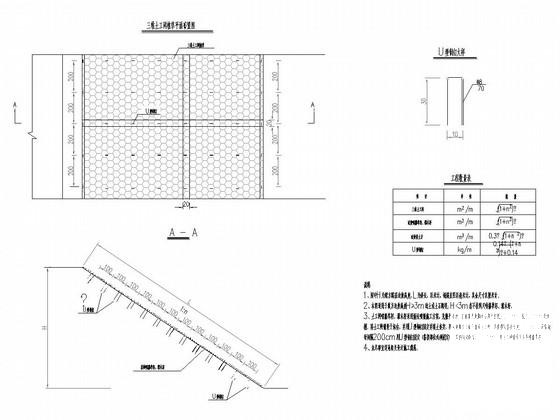

三维土工网植草

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 宾挡墙设计图 - 1
    宾挡墙设计图 - 1
  • 宾挡墙设计图 - 2
    宾挡墙设计图 - 2
  • 宾挡墙设计图 - 3
    宾挡墙设计图 - 3
  • 宾挡墙设计图 - 4
    宾挡墙设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
