2388平米两层超市建筑消防施工图纸
- 设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2388平方米
- 地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：20
- 项目所在地：江苏
附件详情
- 消防设计说明

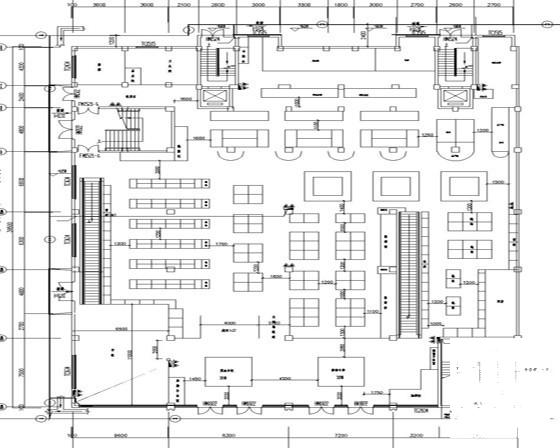

- 一、二层灭火器平面图
- 一、二层消火栓平面图
- 一、二层喷淋平面图
附件详情
该项目共两层，一层建筑面积1194平方米，一二层总面积2388平方米，一二层共为一个防火分区。
设计内容：室内外
消防系统
、自动喷淋系统、灭火器设置等
，共计7张。

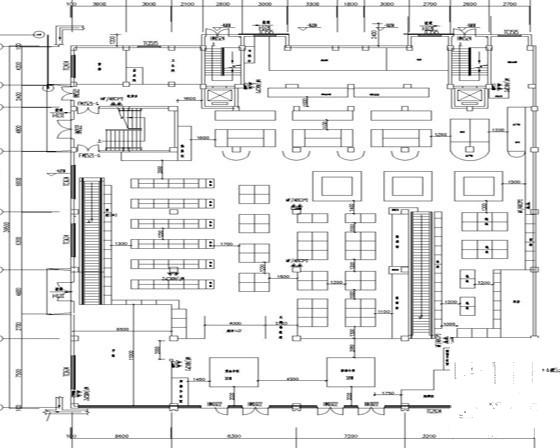

消火栓平面图

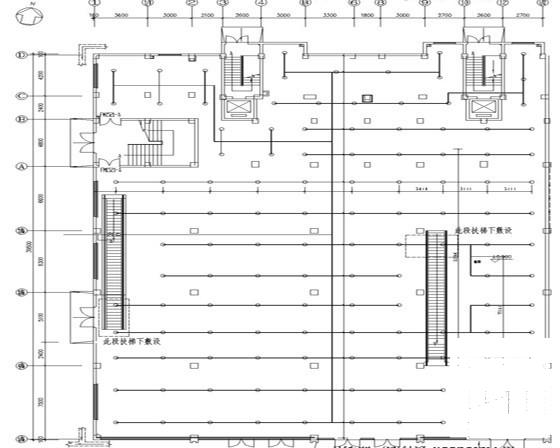

喷淋平面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
建筑施工图纸 - 1 -
建筑施工图纸 - 2 -
建筑施工图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：0.5 MB
- 收藏次数：0
-
文件名称：
附件-995860870076557955687.rar
