人行天桥螺旋楼梯构造图纸布置图,配筋图
附件详情
- 螺旋楼梯布置图
- 楼梯立柱、承台配筋图
- 楼梯桩基布置图
- 螺旋楼梯构造与配筋图
附件详情
荷载: 人群--4.0kN/m，上部结构:自锚式悬索桥。下部结构: 主墩采用高桩承台，φ800钻孔灌注桩基础。 边墩采用桩柱式桥墩，φ800钻孔灌注桩基础。桥头设螺旋楼梯，桥塔处外挑观光平台。
图纸含：楼梯桩基布置图、楼梯立柱承台配钢筋、螺旋楼梯构造与配筋图、螺旋楼梯布置图……共计4张，

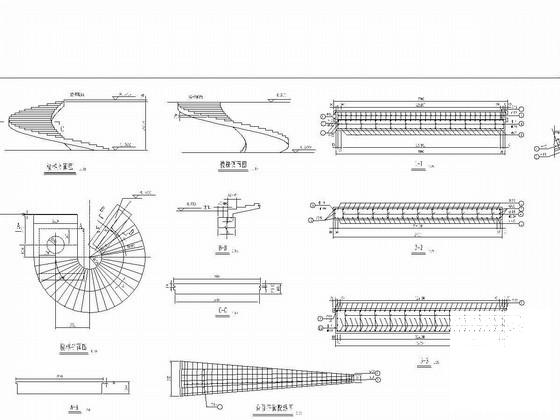

螺旋楼梯构造与配筋图

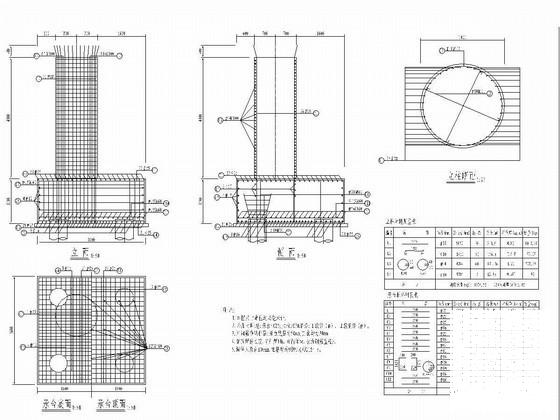

楼梯立柱、承台配筋图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

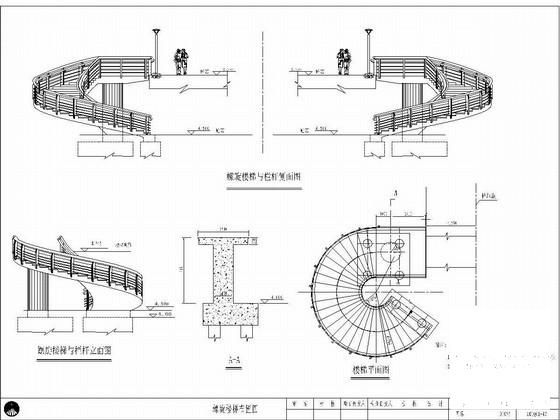

天桥螺旋楼梯设计图 - 1 -
天桥螺旋楼梯设计图 - 2 -
天桥螺旋楼梯设计图 - 3
以上是部分截图，请下载附件后查看完整高清内容
