海绵城市低影响开发设计生物滞留沟大样图纸

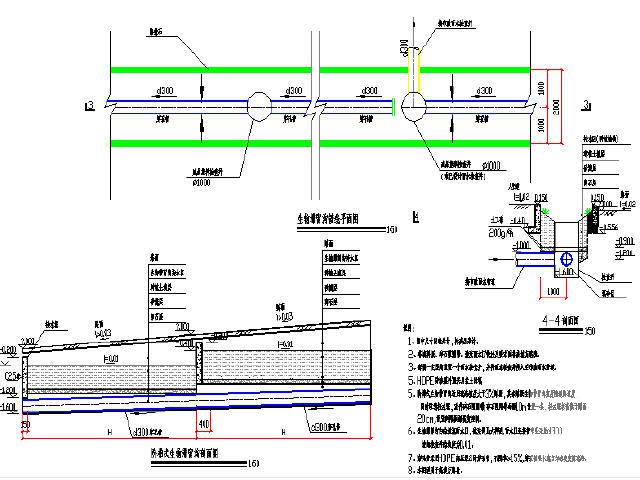

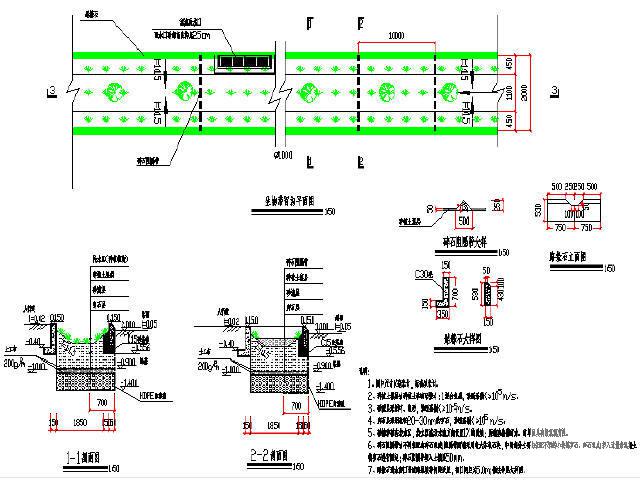

海绵城市低影响开发生物滞留沟种植土壤层由种植土和细砂按4：1混合组成，渗透系数K≥10 m/s。砂滤层采用中、粗砂，渗透系数K≥10 m/s。卵石层采用粒径20-30mm的卵石，渗透系数K≥10 m/s。 植物种植 在持水区，持水区底沿水流方向设置1%的缓坡；所选植物需耐水、耐旱且具有景观观赏性。碎石阻隔带由不同级配的碎石组成;阻隔带两端采用较大体积石块，中间部分主要由级配不同的小块鹅卵石、碎石组成;拌入适量素混凝土将卵石进行固定；碎石阻隔带埋入土壤层50mm。路缘石进水豁口沿道路纵坡等间距设置，豁口间距为5.0m。每隔一定距离设置一个溢流雨水口，并将溢流雨水口接入至最近的市政雨水井。HDPE防渗膜外围采用素土回填。

……

共计4张，

非高填方路段生物滞留沟大样图

高填方路段生物滞留沟大样图
