蔬菜交易中心给排水施工图纸2021平面图及系统图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑设计面积:295.07平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 项目所在地:贵州
项目概要:该项目为 贵州省蔬菜交易中心 给排水施工图 2019 ,建筑性质为单层民用建筑,耐火等级为二级;抗震设防为6度;该项目设计使用年限为50年,整体为框架结构;本单体建筑面积为295.07平方米,整个建筑均为地面以上。地面以上共一层,建筑高度为6.90米。
设计范围:
1.该资料范围包括建筑红线以内的室内外给排水、雨水、建筑灭火器及小型给水排水构筑物。
2.根据规范相关要求:给水在单体室外设置总阀、倒流防止器及总水表计算,室外给水及消防给水管道、室外消火栓等内容在总图中一并设计。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

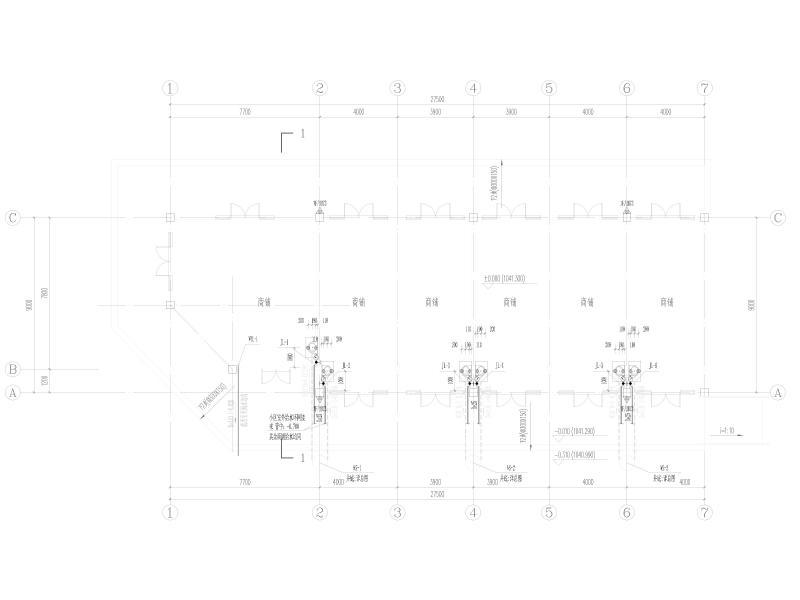

  • 一层平面图
    一层平面图

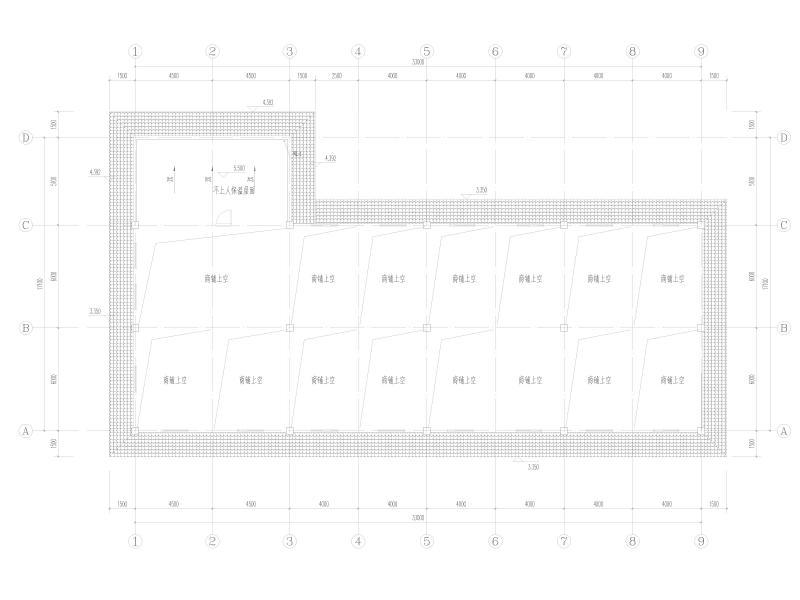

  • 标高H=3.3M平面图
    标高H=3.3M平面图

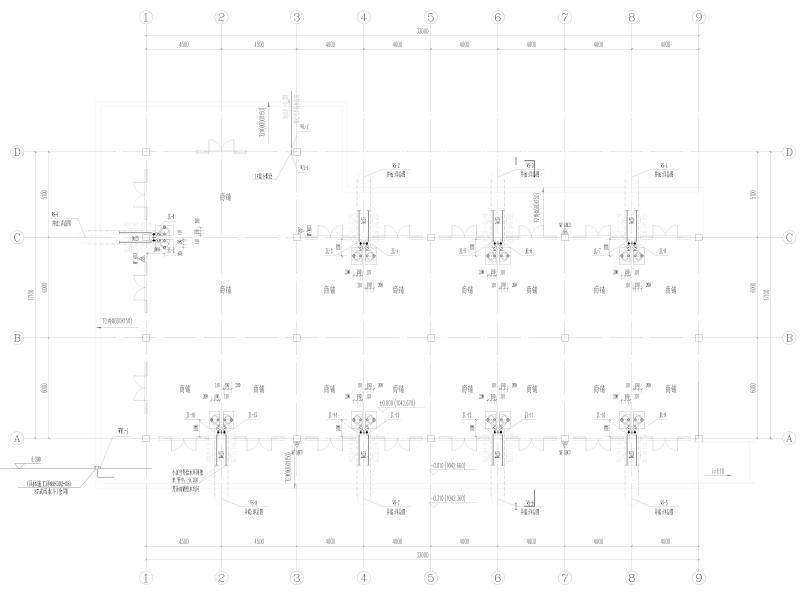

  • 一层给排水平面图、给排水系统、雨水系统图
    一层给排水平面图、给排水系统、雨水系统图
以上是部分截图,请下载附件后查看完整高清内容
