16339平米大型商办楼防空地下室通风及防排烟系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16339.51平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:
该项目为江西省某防空地下室项目,地下室总建筑

面积16339.51m2,人防建筑面积为10627m2,有

效面积12400m2,掩蔽面积9330m2,掩蔽人数

9330人...

二、通风排烟系统:
1.战时通风系统设计:
二等人员掩蔽所通风设计有清洁式、滤毒式和隔绝

式三种通风方式;
防化等级:二等人员掩蔽工程为生化丙级;
该项目战时设置一个固定电站,平时2台装机容量

N=250kw柴油发电机组同时运行,战时一用一备。

2.平时通风设计和火灾时防排烟设计:
该项目人防地下室车库划分为4个防火分区.防火分区

1、2、3、4分别划分为2个防烟分区,防烟分区之

间以突出楼板不低于500mm...

3.楼梯间及前室加压送风设计:
该项目地下室所有无自然通风的防烟楼梯间、前室

及合用前室设正压送风系统,火警时相应正压送风

机启动,保证防烟楼梯间正压40-50Pa,前室正压

25-30Pa...

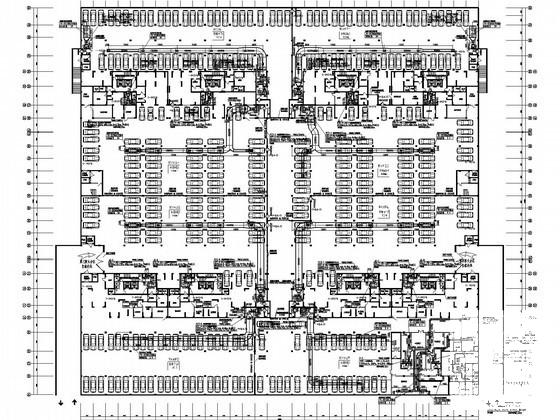

战时平面图

第1防护单元口部详图、剖面图

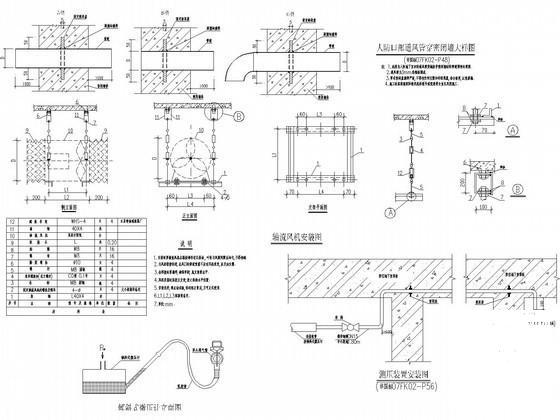

人防口部通风管穿密闭墙大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 防空地下室通风设计 - 1
    防空地下室通风设计 - 1
  • 防空地下室通风设计 - 2
    防空地下室通风设计 - 2
  • 防空地下室通风设计 - 3
    防空地下室通风设计 - 3
  • 防空地下室通风设计 - 4
    防空地下室通风设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
