医院住院医技部建筑施工图纸平面图及立面图

  • 病床数:667床
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:贵州
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:50+张
  • 设计年代:近代
  • 建筑地上层数:23层
  • 建筑地下层数:3层
  • 地下室功能:车库,设备用房
该附件为 高层医院住院医技部 建筑施工图 2020 ,图纸资料丰富。
该项目规划总占地面积:30078.03平方米,总建筑设计面积:60051.4平方米,其中地下室面积:12080.35平方米,地上建筑设计面积:47971.05平方米,总床位数667床。
外墙:采用200mm厚MU3.5蒸压加气混凝土砌块B07,专用水泥砂浆确筑。
内墙:采用200mm(100mm)厚MU3.5蒸压加气混凝土砌块B07,专用磷石膏砂浆砌筑,分墙采用200mm厚MU3.5专用磷石膏砂浆砌筑,专用混合砂浆砌筑。
楼梯间、电梯间隔墙:采用200mm厚MU3.5粉煤灰空心砖,M5水泥砂浆砌筑。
卫生间隔墙:采用100mm(200mm)厚MU3.5水泥标砖,M5水泥砂浆砌筑。
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

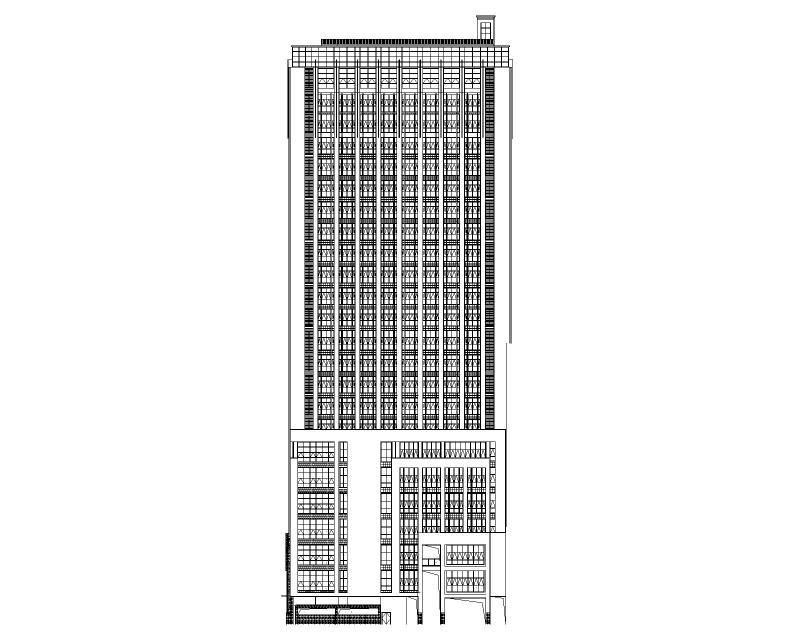

  • 立面图
    立面图

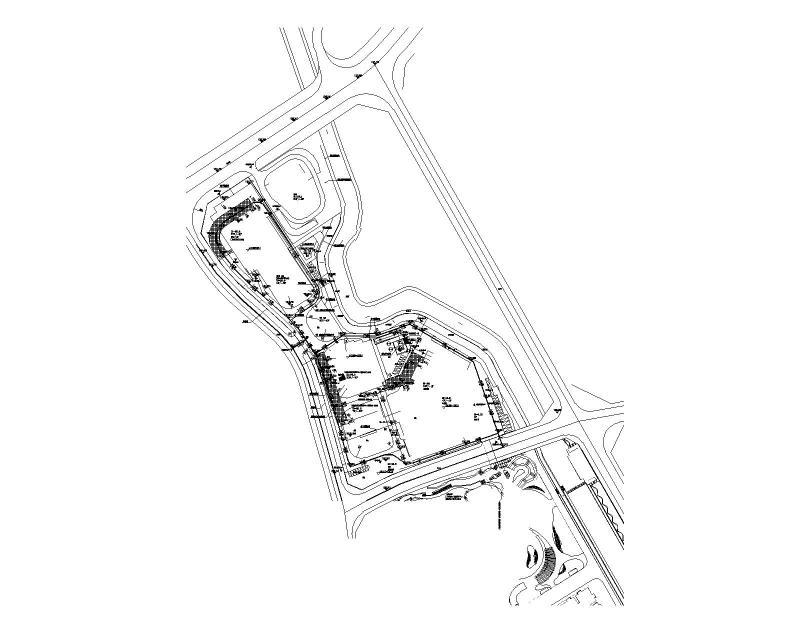

  • 竖向总图
    竖向总图

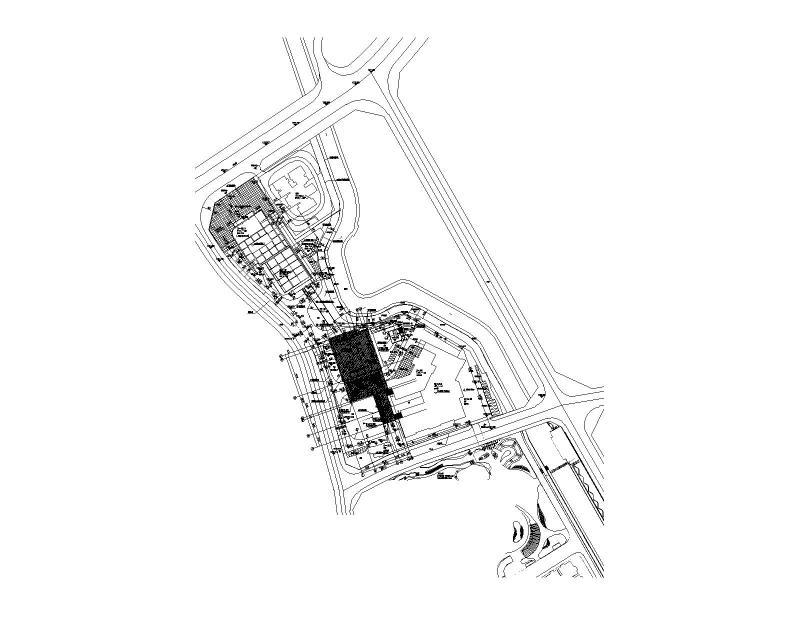

  • 消防总图
    消防总图
  • 总平面图
    总平面图

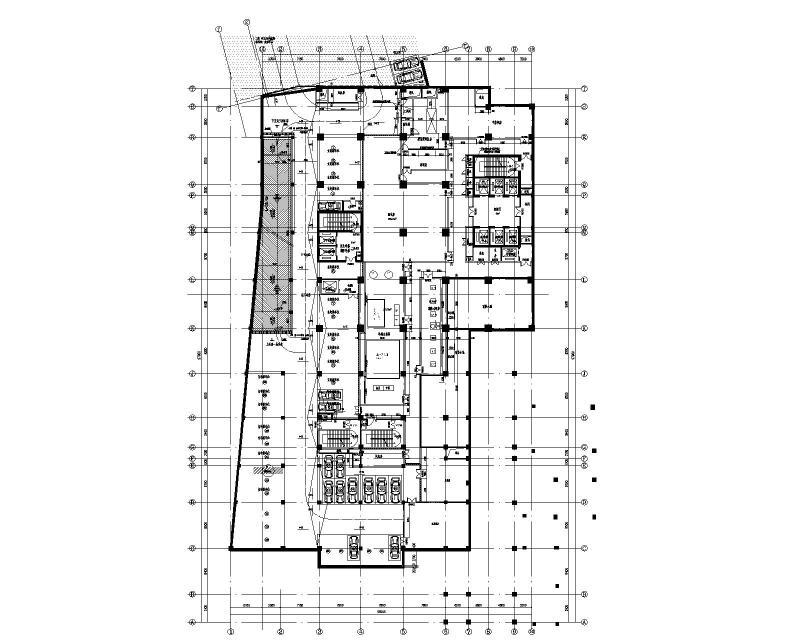

  • 负二层平面图
    负二层平面图
  • 负三层平面图
    负三层平面图
  • 三层平面图
    三层平面图
  • 五层平面图
    五层平面图
以上是部分截图,请下载附件后查看完整高清内容
