25层棚户区改造工程暖通施工图纸平面图及系统图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计面积：18040.17平方米
-
建筑地上层数：25层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省棚户区改造工程
暖通施工图
2019，
层数为25层，建筑高度76m,总建筑设计面积：18040.17平方米。
设计内容：
-
地下汽车库机械通风、排烟系统设计。
-
水泵房及配电房等机械通风系统设计。
-
楼梯间及其前室或合用前室或消防前室的自然通风设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

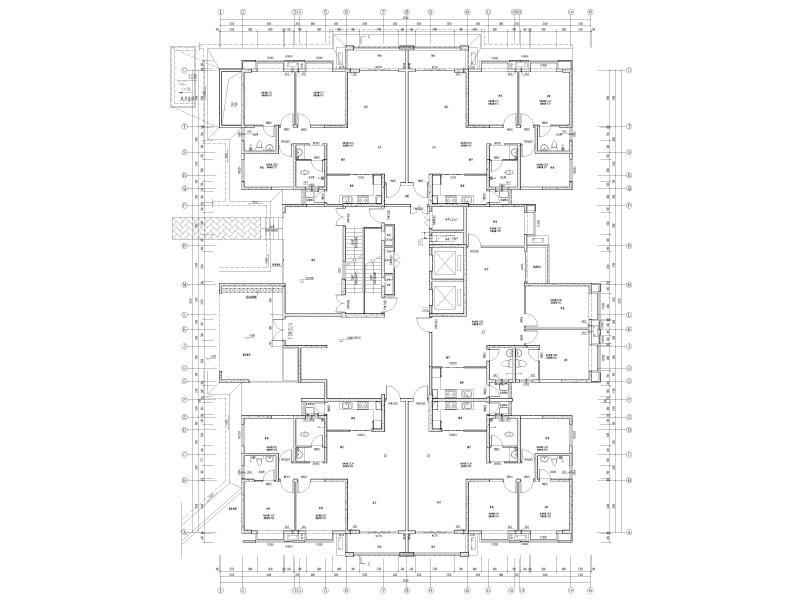

1#楼一层通风平面图 -

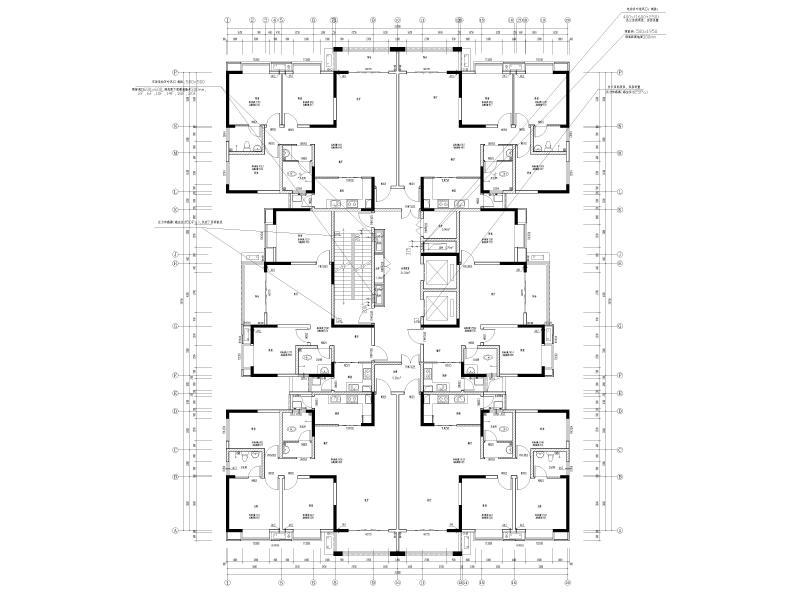

2#楼二~二十层通风平面图 -

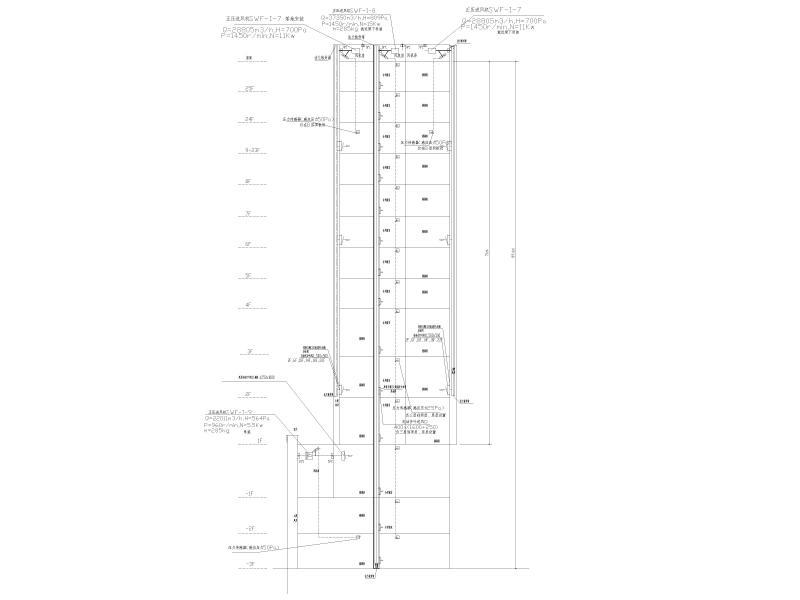

1#楼防烟系统图 -

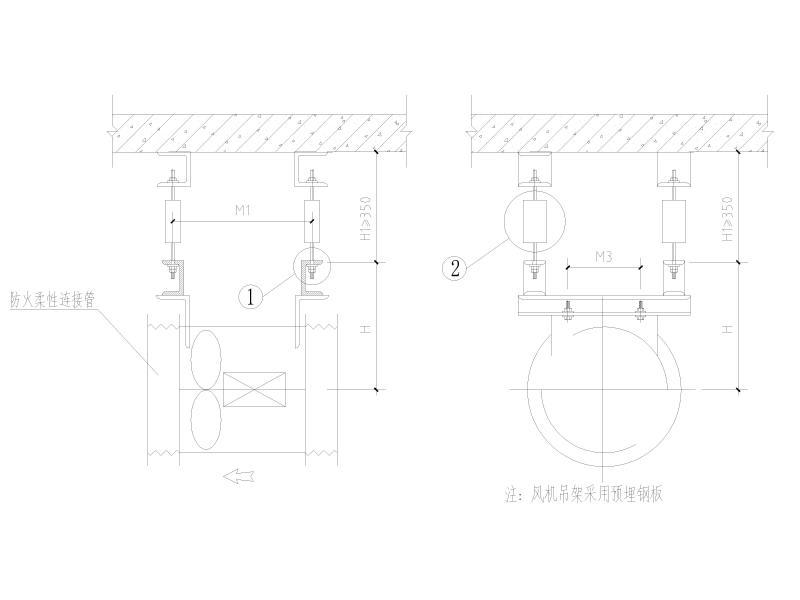

风机吊装示意图 -

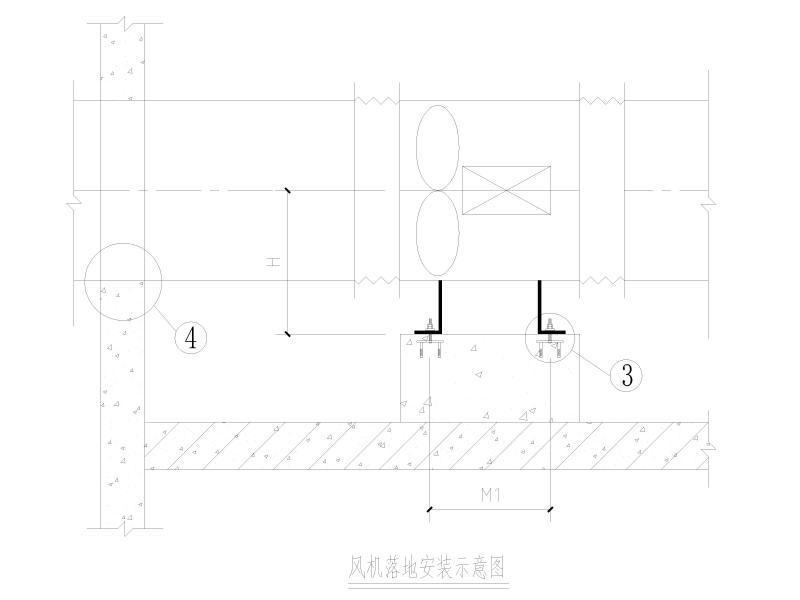

风机落地安装示意图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：6.65 MB
- 收藏次数：0
-
文件名称：
附件-996587697807775907.rar
