大学中轴线景观桥结构专业施工图纸构造图及平面图,布置图

  • 位置:广东
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:48mm
  • 行车道位置:上承式桥
  • 设计年代:近代
该资料为 大学中轴线景观桥结构专业施工图(22P,2020)
一、项目概要
该人行景观桥位于校区中心位置,跨越龙舟赛道,为上承式拱桥,桥梁全长48m,拱顶距水面净高3.5m,桥面宽度为4.5m,横断面布置为0.40m栏杆+3.7m人行道+0.40m栏杆。桥梁设计安全等级为二级。设计使用年限为50年。
二、相关图片
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

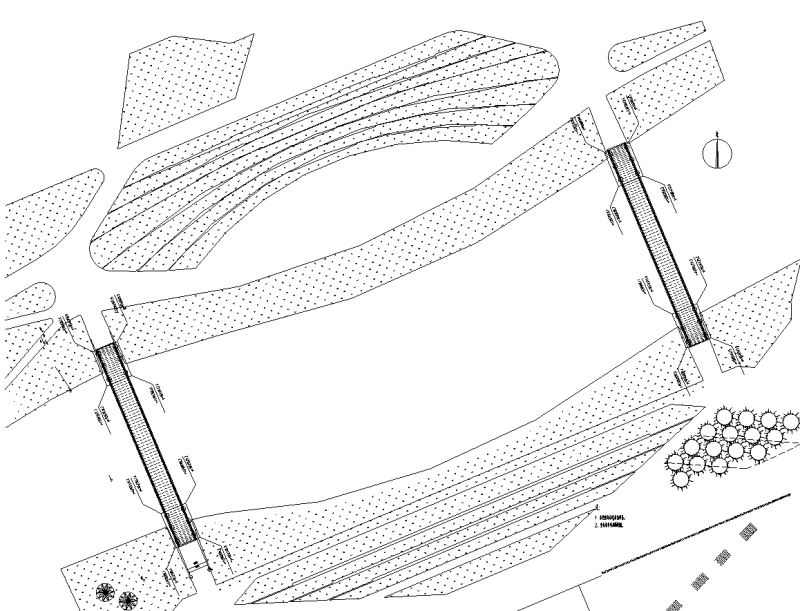

  • 桥位平面图
    桥位平面图

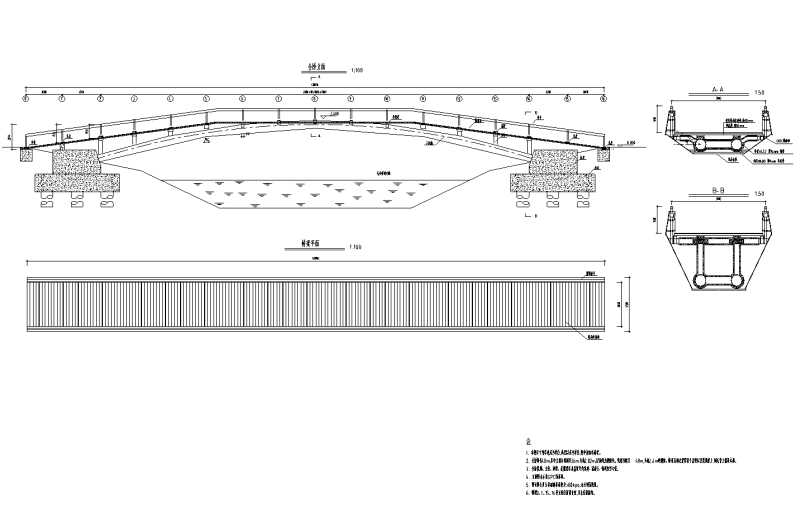

  • 桥型布置图
    桥型布置图

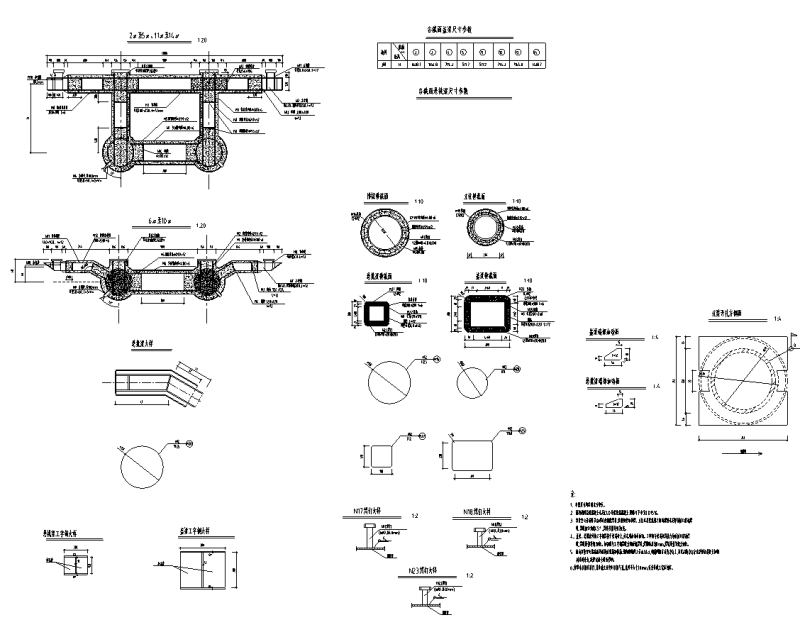

  • 盖梁及悬挑梁构造图
    盖梁及悬挑梁构造图
  • 拱肋一般构造图
    拱肋一般构造图
以上是部分截图,请下载附件后查看完整高清内容
