餐厅室外钢结构电梯加装工程施工大样平面布置图及剖面图

  • 建筑类别:餐饮
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.3kN/平方米
  • 设计年代:近代
该附件为 4层餐厅室外钢结构电梯加装工程施工图2021
项目概要:工程地点:山东省济南市,结构类型:钢结构
工程规模:该建筑物约建于上世纪70年代,地上共计四层,主体结构东西长约23米,南北宽约10米,一层~四层层高分别为:4.4米、3.6米、3.7米、3.0米,北侧室内外高差约0.25米。 结构 形式为 内框架 形式,楼面板为预制空心板,承重墙体采用石灰砂浆和烧结普通砖。
加固内容:依据甲方使用要求,现于该建筑物北侧新增室外电梯一部,电梯共计四层,每层与主楼之间均采用连廊相连接,电梯井道及连廊均采用钢结构制作,连廊每层楼面、连廊屋面及机房顶板均采用花纹钢板铺设。
CAD格式,9张图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

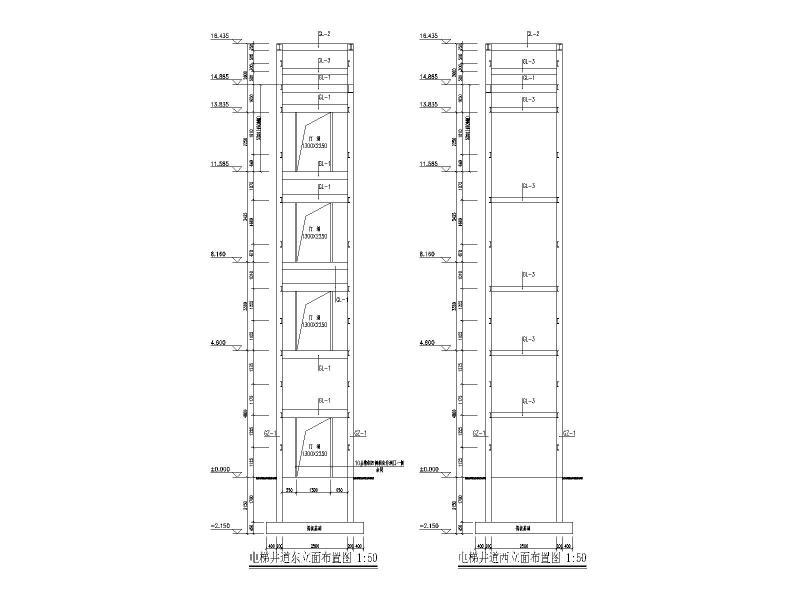

  • 电梯井道东西立面图
    电梯井道东西立面图

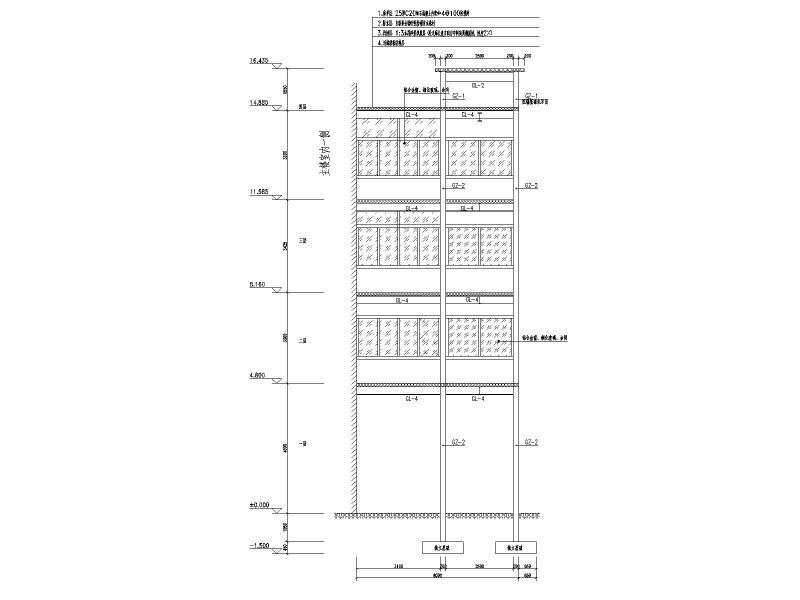

  • 连廊东立面布置图
    连廊东立面布置图

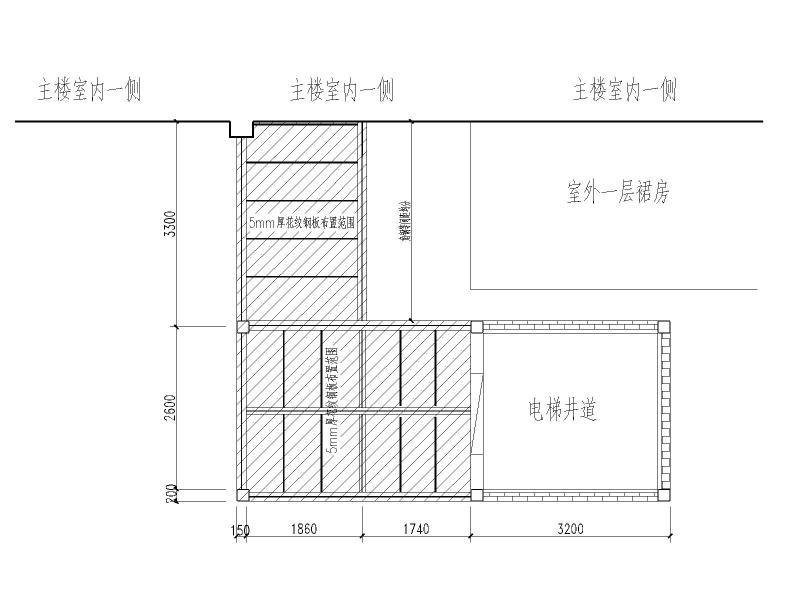

  • 标高4.800、8.160、11.585米楼面板布置图
    标高4.800、8.160、11.585米楼面板布置图

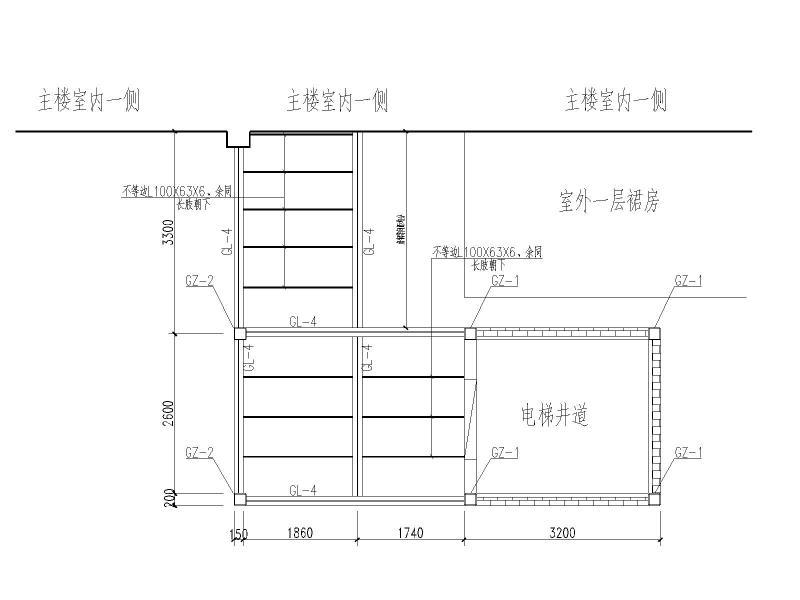

  • 标高14.885米电梯平面布置图
    标高14.885米电梯平面布置图

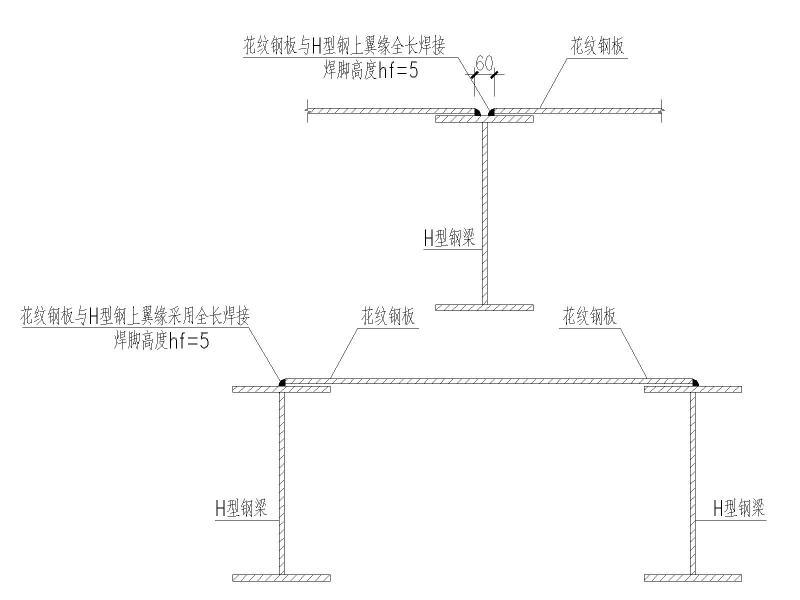

  • 花纹钢板与H钢梁连接大样图
    花纹钢板与H钢梁连接大样图
  • A-A剖面图
    A-A剖面图
以上是部分截图,请下载附件后查看完整高清内容
