6层武夷山小区给排水施工图纸平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 消火栓用水量室内(L/S):20

附件详情

设计内容 该资料内容包括室内给水、排水、 消防系统 的施工图设计,雨水排水详建施图。 项目概要 该项目为六层单元住宅,底层部分架空停车,建筑高度18.60m。 给水系统
水源:该项目水源接自市政给水管网。
用水量:该项目最高日生活用水量为25.2m3/d、
给水方式:根据甲方提供的资料,市政进水管的压力不低于0.30MPa,室内生活给水采用市政压力

包括:给排水设计说明、标高-3.000给排水平面图、架空层给排水平面图、一层给排水平面图、排水立管展开示意图、给水立管展开示意图、屋顶给排水平面图、二至六层给排水平面图等。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

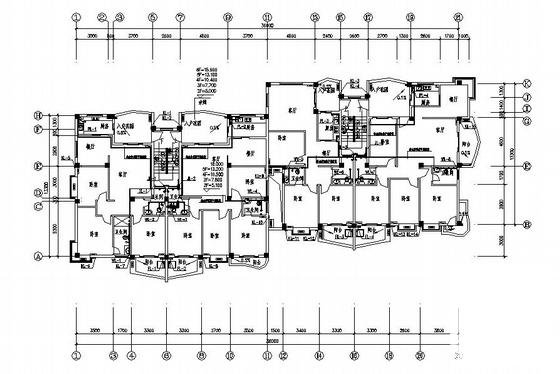

  • 6层武夷山小区给排水施工图纸平面图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
