市政道路综合管线施工图纸设计平面图

附件详情

  • 资料目录
  • 综合管网施工图设计总说明
  • 区位图
  • 综合管网标准路幅分配图
  • 综合管网总平面图
  • 电力、通信、给水、燃气管线节点坐标表
  • 电力 设计说明
  • 电力管线平面图(一)~(三)
  • 电力管线纵断面图(一)~(三)
  • 电力排管断面图
  • 通信 设计说明
  • 通信管线平面图(一)~(三)
  • 通信管线纵断面图(一)~(三)
  • 通信排管断面图
  • 给水 设计说明
  • 给水管线平面图(一)~(三)
  • 给水管线纵断面图(一)~(三)
  • 给水管道管沟开挖及回填图
  • 燃气设计说明
  • 燃气管线平面图(一)~(三)
  • 燃气管线纵断面图(一)~(三)
  • 燃气管道管沟开挖及回填图

附件详情

本道路等级为城市次干道,设计时速40km/h。道路标准路幅宽为32m,双向四车道,道路全长677.622km。本图纸设计内容主要为综合管网工程。 …… 道路等级:城市次干道 设计年限:交通量饱和设计年限15年,SMA沥青砼路面结构设计年限10年 设计行车速度:40km/h
标准路幅:8.5+7.5+7.5+8.5=32m
道路长度:677.622m
最大纵坡:1.1%
最小圆曲线半径:无
最小竖曲线半径:5025m(凸)
停车视距:≥40m
路面结构设计荷载:BZZ-100型标准车
地震设防标准:按地震基本烈度为6°进行构造设防
路幅分配如下:
8.5m(人行道)+7.5m(车行道)+7.5m(车行道)+8.5m(人行道)=32m
道路横坡:车行道向外1.5%,人行道向内2.0%。车行道和人行道均采用直线型路拱。
……
综合管网设计范围:
道路沿线给水、通信、电力和燃气四种管线的施工图设计,其中通信、电力管线仅为土建部分的设计。
设计原则:
城市综合管网施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以方案设计或初步设计为依据。
综合管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。综合管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。
新建管网充分考虑区域管线现状及地块建设的情况,结合地块建设规划,在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。
综合管网设计注意技术性与经济性相结合。
综合管网的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,确保各种管线均具备可实施性。
……
共47张,。

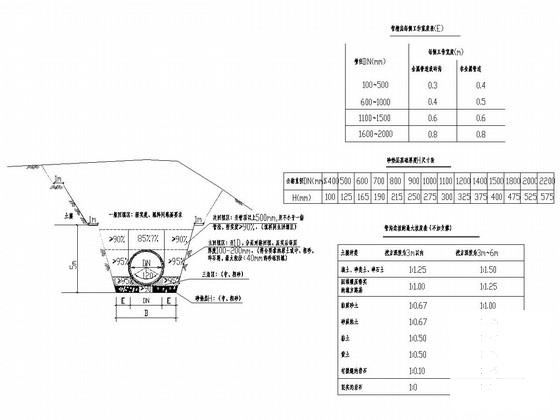

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
