6层宿舍楼电施施工大样图平面图及系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
地下室用途：设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：广东
该附件为广东某中学宿舍楼
电气施工图
，设计范围包括：
1
、照明动力系统设计;
2
、消防、弱电系统设计;
3
、防雷接地。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

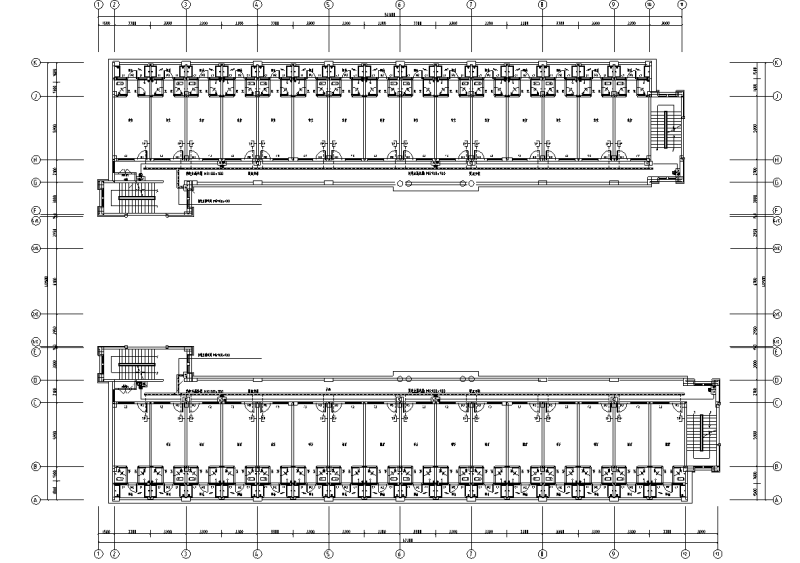

照明平面图 -
-

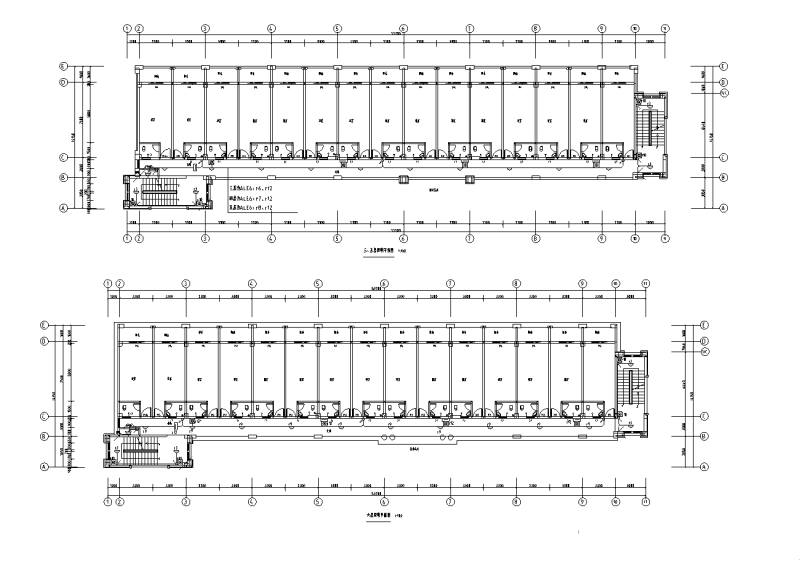

基础接地平面图 -

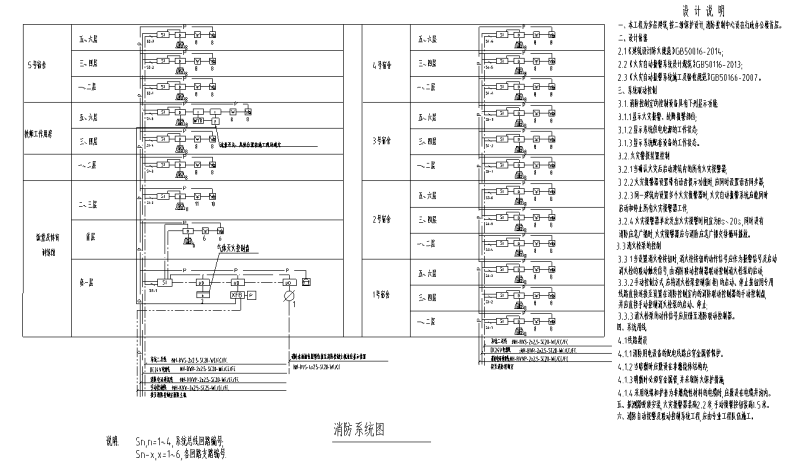

弱电及消防平面图 -
-
防雷大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：10.7 MB
- 收藏次数：0
-
文件名称：
附件-996557987905579558.dwg
宿舍楼电气施工图下载
