城市更新项目基坑支护设计大样图

该资料为 城市更新项目基坑支护设计, dwg版+pdf版

一、主体结构与基坑概况

（1）该城市更新项目占地面积约3.97万平方米；

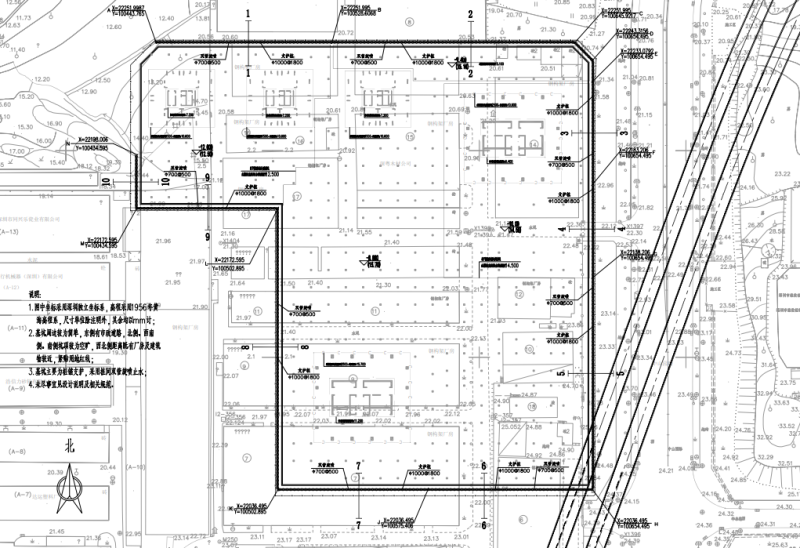

（2）基坑规模：本项目基坑底面积约38010.7m2，周长约860.2m；

（3）坑顶标高确定原则：北侧场平至20.50m，东侧根据道路现状道路标高20.50m-24.00m，南侧、西侧场平至22.00m；

（4）基坑开挖深度：根据基坑开挖图，本项目地下室分为四个区域，底板顶面标高分别为12.50m、14.50m、15.10m、15.70m，考虑底板600，垫层100，开挖深度6.10-10.20m；

基坑支护方案：

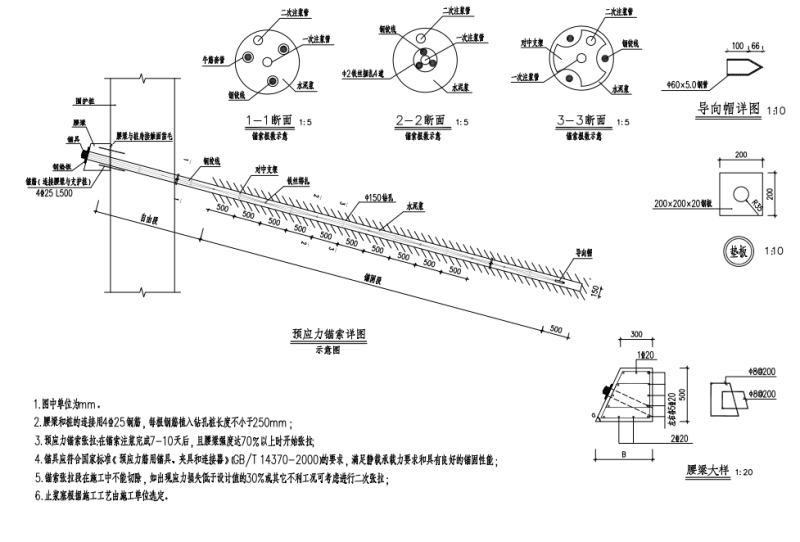

（1）根据周边环境和地层条件，基坑原则上采用桩锚直立支护；

（3）本基坑开挖范围内地层以本基坑开挖深度范围内主要为素填土、填石、含砾黏土、砾砂、砾质黏性土、全风化粗粒花岗岩，其中素填土、填石有一定渗透性且素填土中含有较多块石和建筑垃圾，本基坑采用桩间旋喷止水帷幕，西侧不设止水；

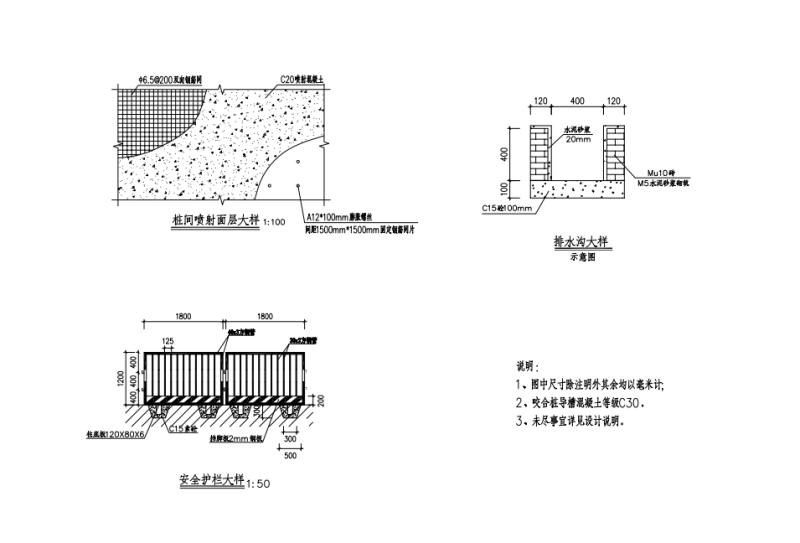

（4）基坑坡面挂6.5mm直径钢筋网，喷射混凝土厚80mm护面。

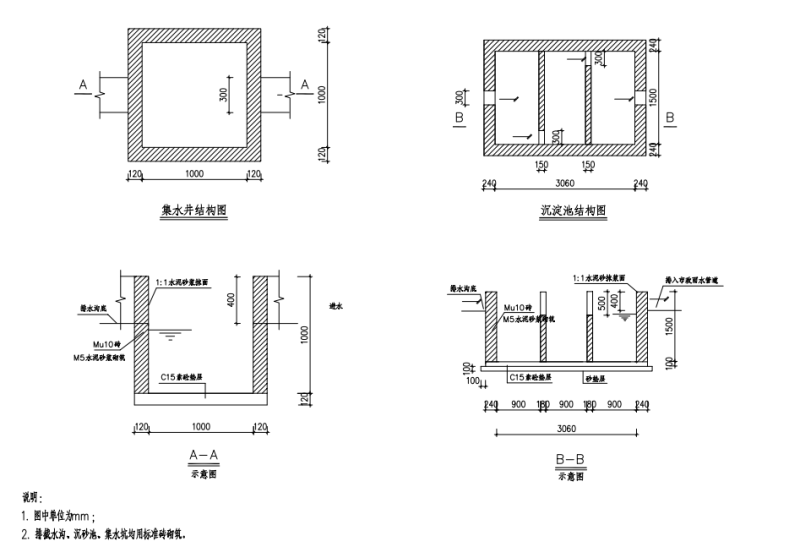

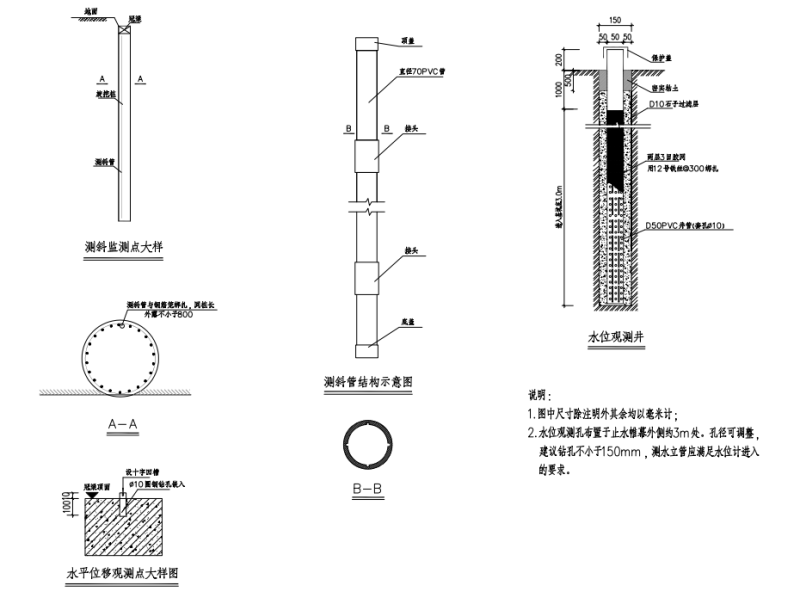

二、相关图片
