5层框架结构村级文化活动中心施工大样图平面布置图及剖面图

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:22张
  • 设计年代:近代
该附件为: 五层框架结构村级文化活动中心图纸 格式为CAD,共计22张图,。
一、资料目录:
  • 1结构设计总说明,2基础平面布置图,3基础说明及大样图,4柱、墙平面布置图,5柱、墙表,6地下室底板结构平面布置图(-4.850m),7地下室设计说明及大样图,8二层梁平法配筋图(5.350m),9三层结构平面布置图(9.250m),10五层梁平法配筋图(17.050m),11楼梯图,等共计22张。
二、项目概要:
  1. 工程主要功能为综合楼。设计使用年限:50 年。结构层数:地下一层,地上五层;屋面檐口标高为:21.30m.基本风压Wo=0.30kN/平方米 ,地面粗糙度为B类。地震烈度:6度;抗震设防类别:标准设防类(丙类)。
  2. 结构类型:框架结构,地下室顶板为上部计算嵌固端,框架抗震等级为四级,环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 二层梁平法配筋图(5.350m)
    二层梁平法配筋图(5.350m)
  • 三层结构平面布置图(9.250m)
    三层结构平面布置图(9.250m)

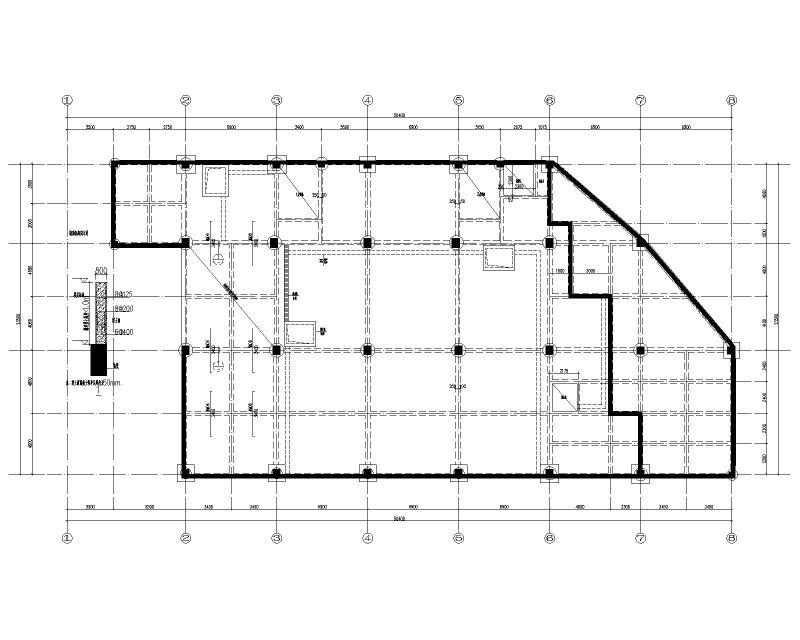

  • 地下室底板结构平面布置图(-4.850m)
    地下室底板结构平面布置图(-4.850m)

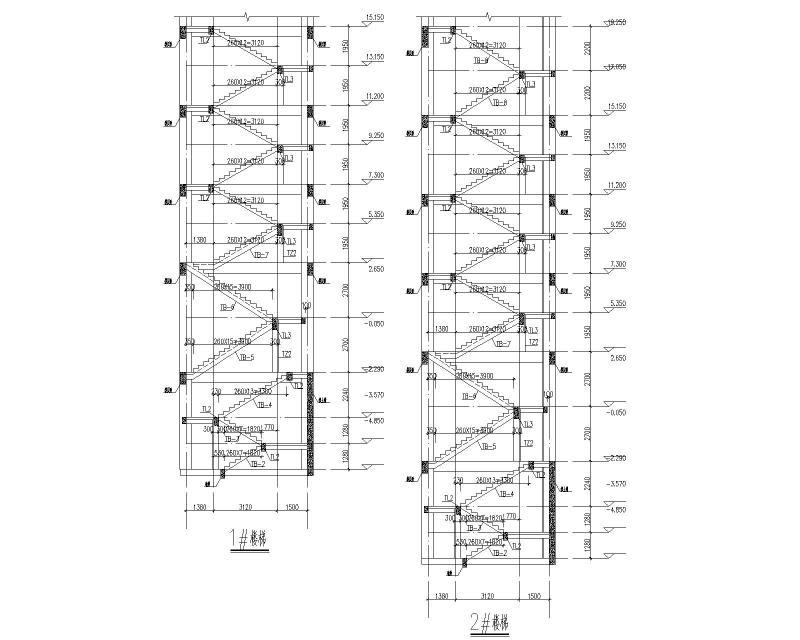

  • 楼梯剖面图
    楼梯剖面图

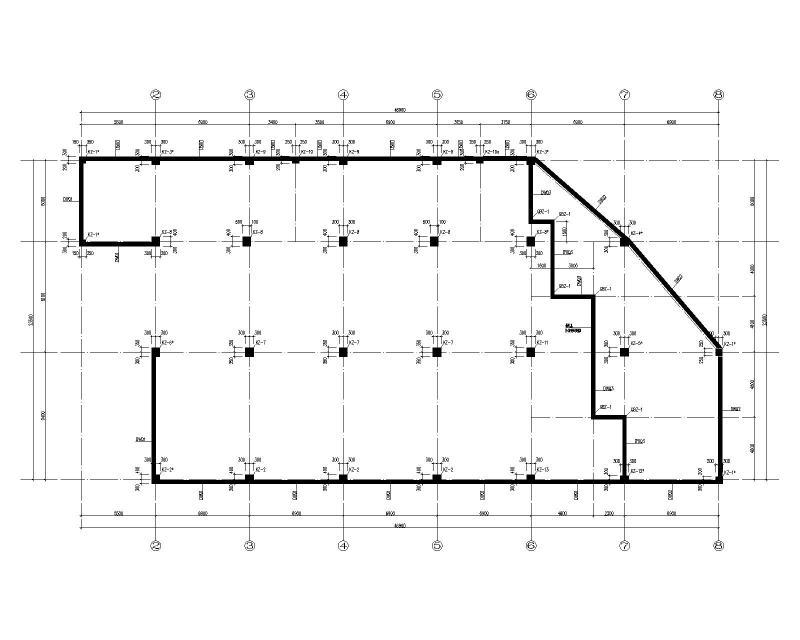

  • 柱、墙平面布置图
    柱、墙平面布置图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
