2018新规范波形梁护栏全套66张图

资料2018新规范波形梁护栏全套图纸，共66张CAD，节点清晰，同类设计可参考。

图纸适用范围：

适用于路侧波形梁护栏的上游端部处理，所有钢护栏立柱基础1.5m范围内的填土密实度必须达到《公路工程技术标准》所规定的路基压实度。。

适用于路侧小桥、通道、明涵路段处护栏的设置。底座钢板应与套筒焊接在一起并同时打入混凝土中，两者应与结构主筋进行可靠连接或将底座钢板用环氧树脂粘牢在主梁板板面;6.在浇注混凝土时, 应保持预埋钢板和套筒位置的正确,预埋钢板应水平,以保证立柱安装的垂直度。

适用于路侧石方、挡墙路段处护栏的设置。适用于路侧土方路段处护栏的设置。

适用于通道、涵洞顶面到路面高度小于1.25m及石方、挡墙等立柱无法打入的路段。

波形护栏规格：

Gr-A-2C（板厚3mm、土路肩宽度75cm）

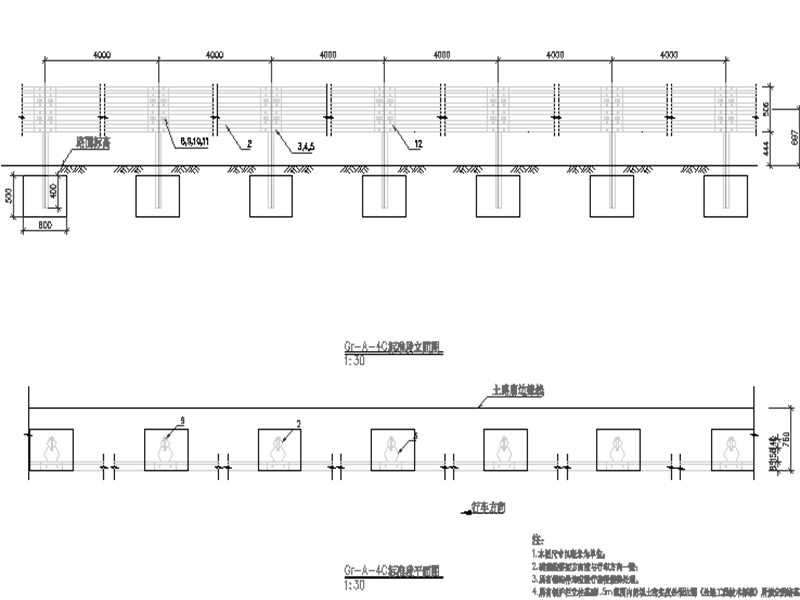

Gr-A-4C（板厚3mm、土路肩宽度75cm）

Gr-A-4E（板厚3mm、土路肩宽度75cm）

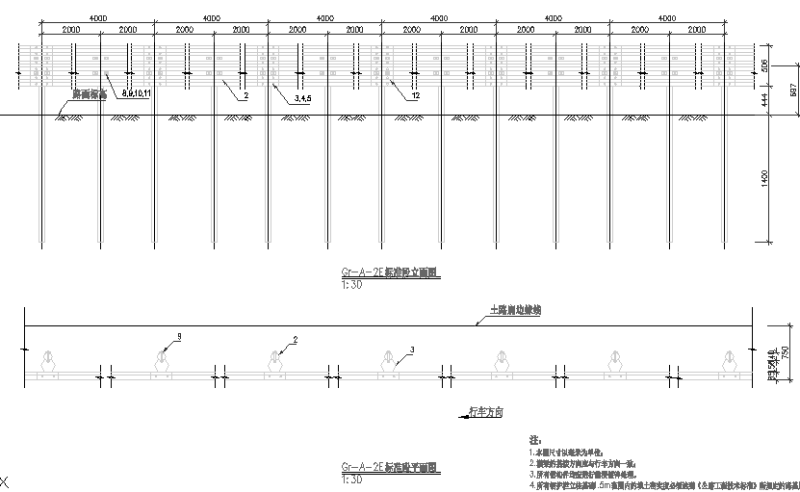

Gr-A-2E（板厚3mm、土路肩宽度75cm）

Gr-A-2C（板厚4mm、土路肩宽度50～75cm）

Gr-A-4C（板厚4mm、土路肩宽度50～75cm）

Gr-A-4E（板厚4mm、土路肩宽度50～75cm）

Gr-A-2E（板厚4mm、土路肩宽度50～75cm）

Gr-B-2C

Gr-B-1C

Gr-B-2E

Gr-B-1E

Gr-C-4E

Gr-C-2E

Gr-C-4C

Gr-C-2C
