多层框架结构办公楼结构施工图纸附建筑图纸cad平面图

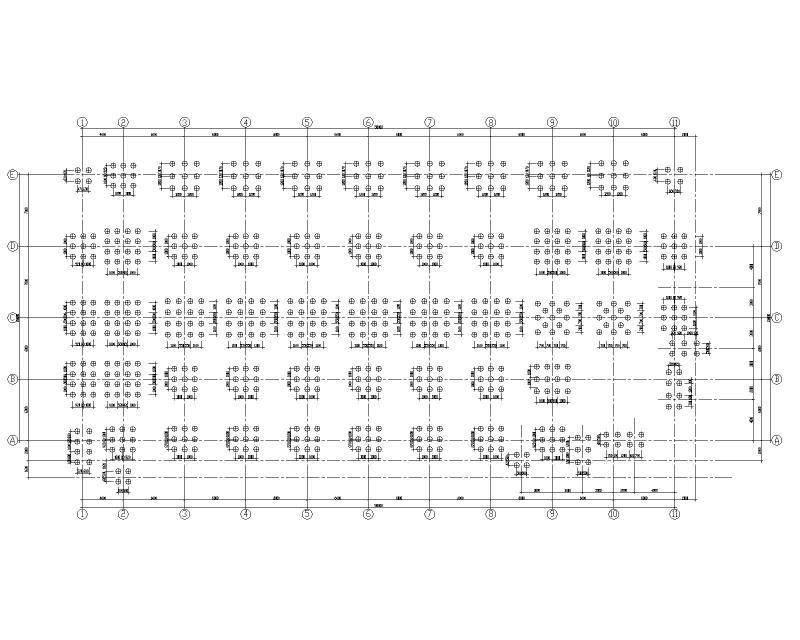

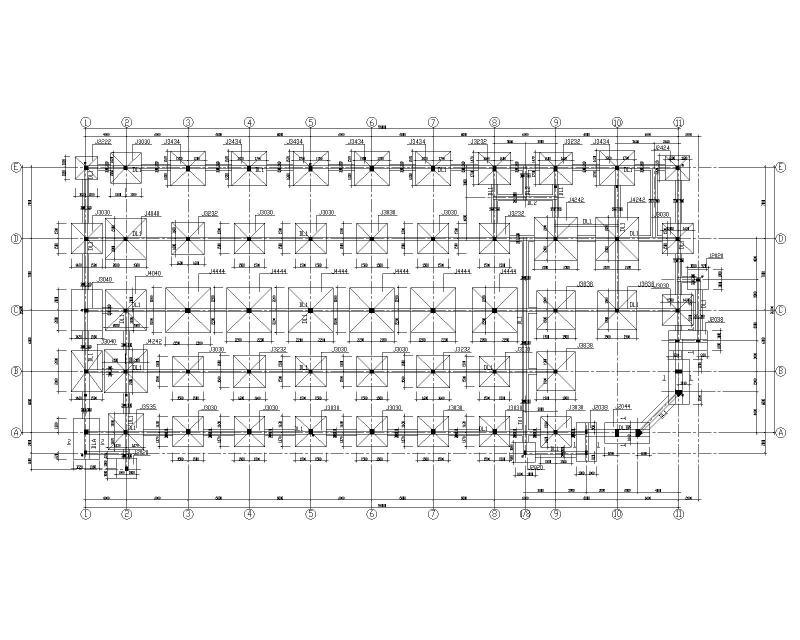

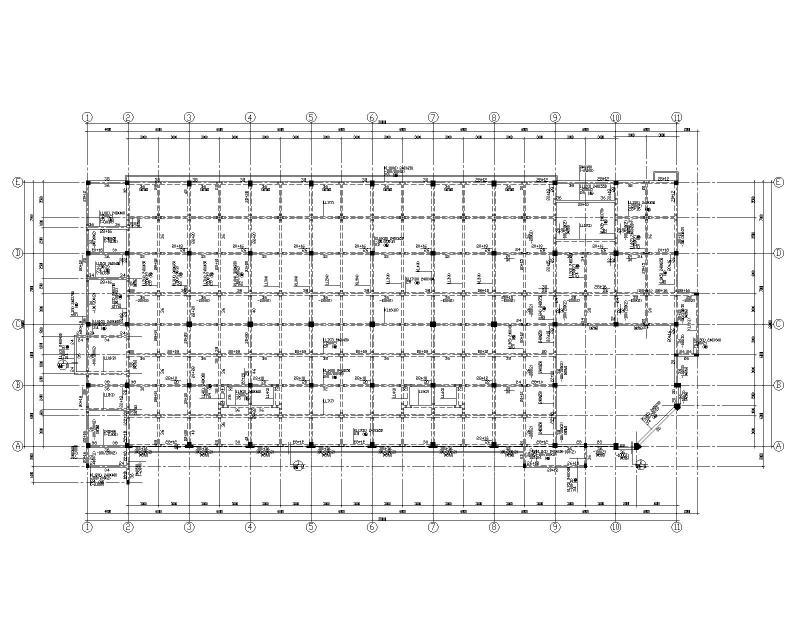

题目:多层框架结构办公楼结构施工图附建筑图格式: CAD图纸页数:16P+12P简介:该项目为三层(局部四层)框架结构,房屋总高度为15.40米。该项目结构安全等级为二级。抗震设防烈度为六度,结构设计基准期50年。目录:结构设计说明、结构统一技术措施、基础平面图、桩位平面图、各层结构平面图、板配筋图相关图片:三层结构平面图.jpg二层结构平面图.jpg桩 位 平 面 图.jpg基 础 平 面 图.
