八种常用桥梁伸缩缝CAD详图纸
该附件为：八种常用桥梁伸缩缝CAD详图，格式为dwg，推荐下载参考。一、伸缩缝型号：C-60(40)型；Z-80型；LBSZ-120型；GQF-MZL240型；F-80型；LBSZ-160型；GQF-MZL320型；GQF-MZL400型；二、相关图片：C-60(40)型伸缩缝安装.jpgLBSZ-120型伸缩缝安装.jpgZ-80型伸缩缝安装.jpg
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

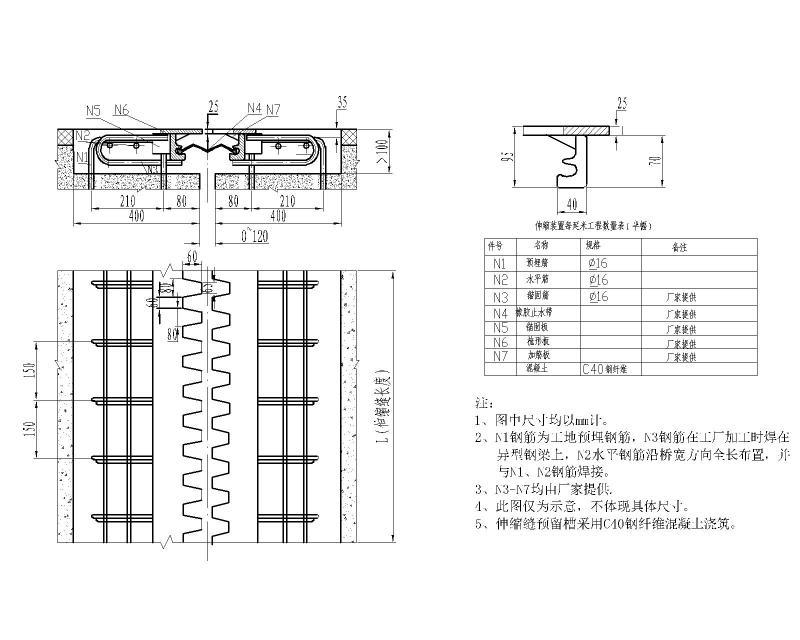

第 1 张图 -

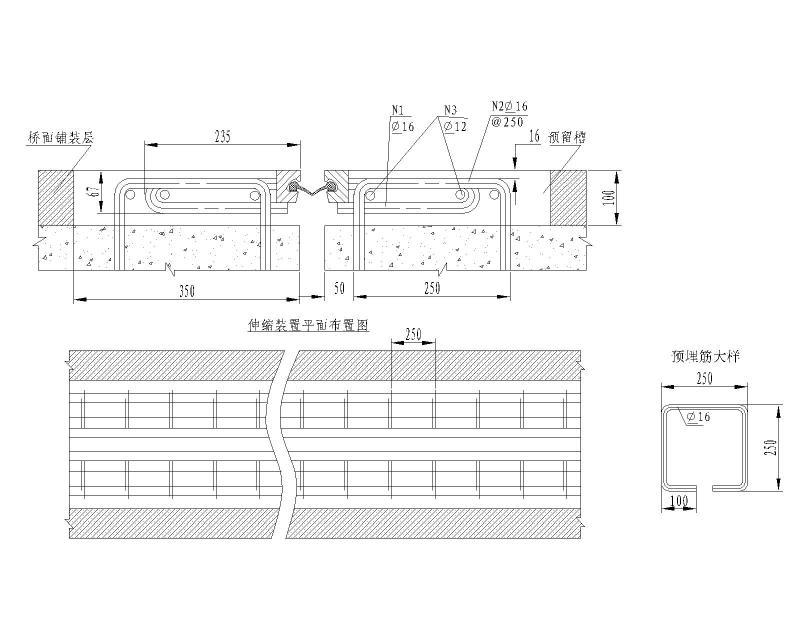

第 2 张图 -

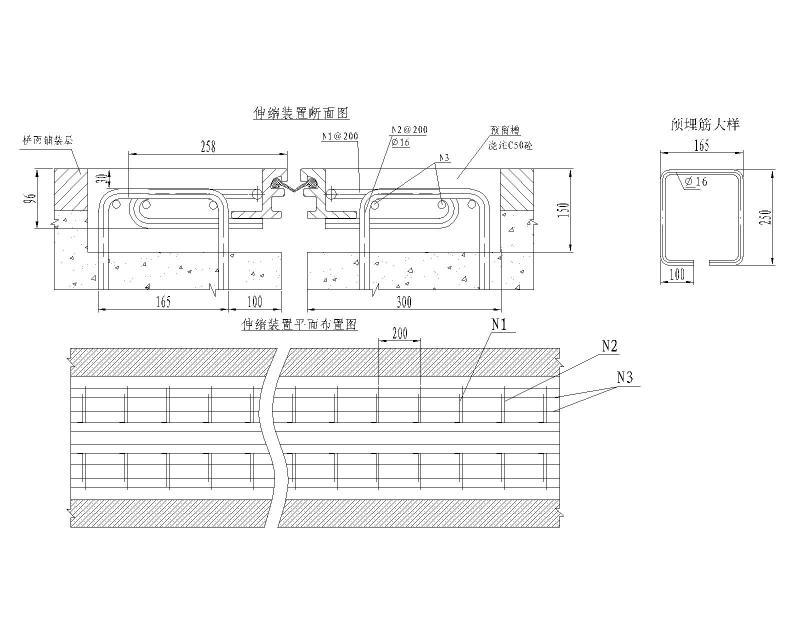

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
