32万平米综合建筑弱电全套系统施工图纸
- 建筑类别：住宅, 商业, 娱乐
- 建筑高度类型：超高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 楼控系统规模：大型
- 项目所在地：吉林
- 弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 停车场管理系统, 建筑设备监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 机房工程
附件详情
- 1、弱电设计说明
- 2、闭路监控系统图
- 3、门禁系统图、报警系统图

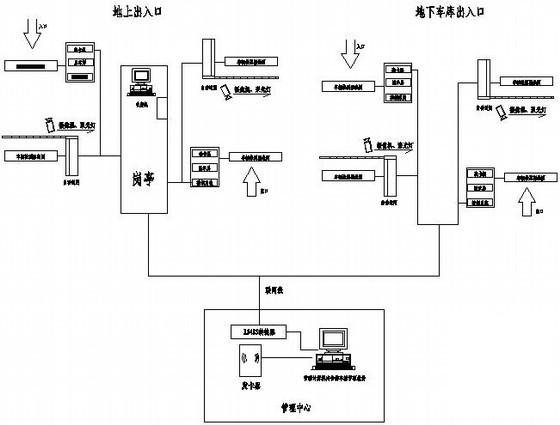

- 4、停车场系统图
- 5、电梯智能控制系统图

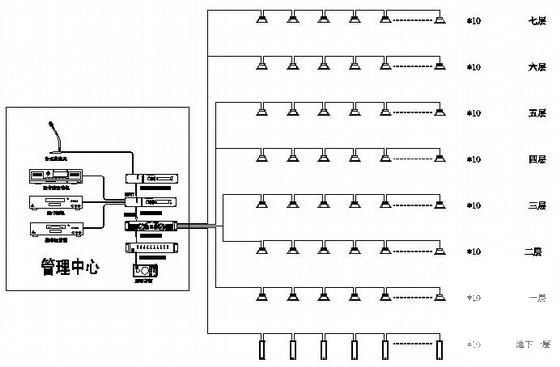

- 6、背景音乐系统图
- 7、可视对讲系统图
- 8、室内报警系统图
- 9、UPS及巡更系统图
- 10、有线电视系统图
- 11、综合布线系统图
- 12、消防控制室布置示意图

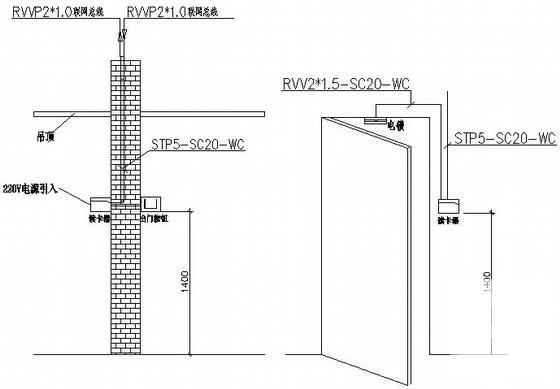

- 13、门禁安装示意图
- 14、抗静电地板安装示意图
- 15、 防雷接地 系统图
- 16、控制室布置示意图

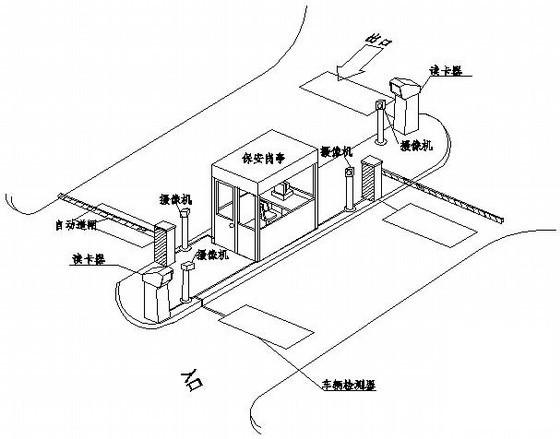

- 17、停车场系统示意图
附件详情
该附件是某32万平米综合建筑弱电全套系统图，建筑包括国际连锁超市、大型百货、国际影城、量贩KTV、餐饮、室内精品店步行街、公寓、商务设施等各种业态。
商业约16万平方米，办公式公寓约6.2万平方米，高档住宅约9万平方米。建筑高度100米；地上37层，地下2层。建筑设计结构形式：商业综合体框架；居住区为框简、框剪。
弱电系统设计包含视频监控系统、入侵报警系统、可视对讲系统、电子巡更系统、综合布线系统、有线电视系统、停车场设备管理系统、程控电话交换机系统、UPS不间断电源系统、建筑设备监控系统、门禁系统、背景音乐及紧急广播系统、防雷接地系统等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
弱电系统施工图 - 1 -
弱电系统施工图 - 2 -
弱电系统施工图 - 3 -
弱电系统施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：0.78 MB
- 收藏次数：0
-
文件名称：
附件-995855889600680505775.zip
