3层别墅建筑施工CAD图纸(三厅五卧五卫约190平米)
- 建筑高度：多层建筑
- 外立面材料：石材
- 幕墙面板材料：石材幕墙
- 图纸设计深度：施工图
- 项目地址：广东
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：9张
- 建筑面积：191平方米
- 效果图：有
附件详情
进深*开间：16.3mx15.1m
层高：11.8m
该资料包含：一层平面图1、二层平面图1、三层平面图1、屋顶平面图1、立面图4、剖面图2、细节大样图、用料表等。

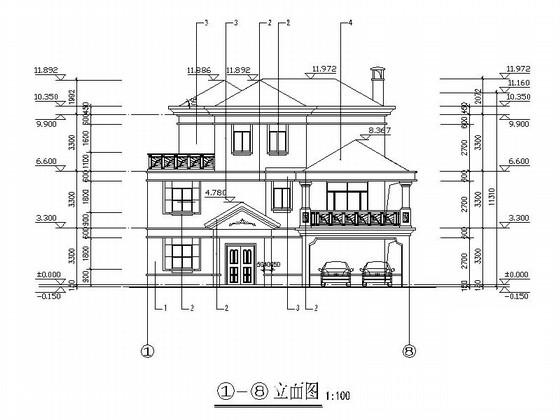

三层别墅建筑立面图

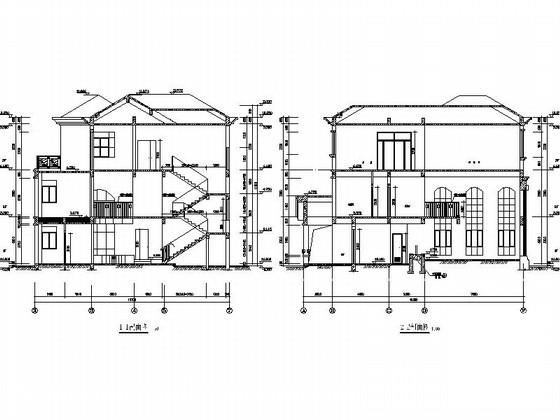

三层别墅建筑剖面图

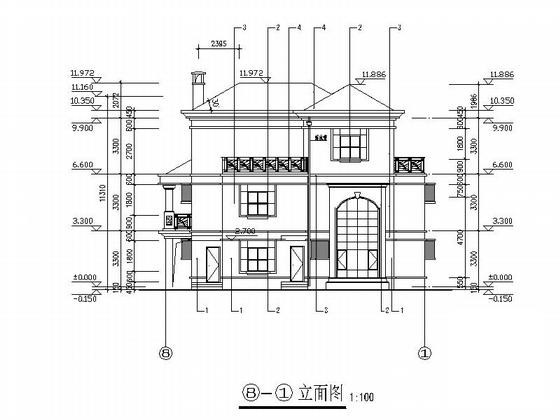

三层别墅建筑立面图
三层别墅建筑剖面图
三层别墅建筑平面图
三层别墅建筑平面图
三层别墅建筑大样图
缩略图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
