6000平米高档会所强弱电施工图纸
- 建筑高度类型：单层建筑
- 建筑设计面积：6000平方米
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 项目所在地：陕西
- 强电设计：应急电源,低压配电
- 弱电设计：综合布线系统,通信系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、配电系统图
- 3、照明控制图
- 4、插座控制图
- 5、弱电控制图
附件详情
项目概要:项目面积：6000平米。
设计范围：220/380V
供配电系统
,
照明系统
,电话系统,综合布线系统，10KV变配电室设计。
编制与，总共12张。
配电系统图
配电箱系统 图
插座控制平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

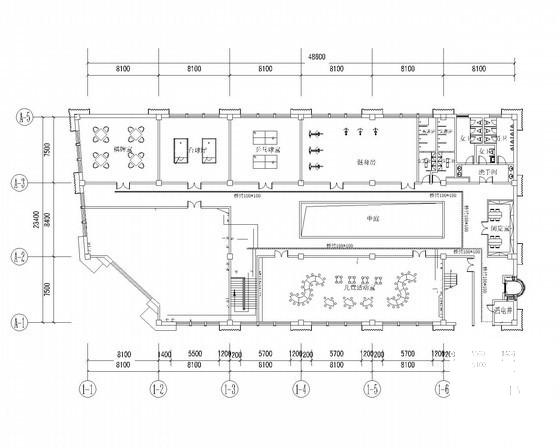

第 1 张图 -

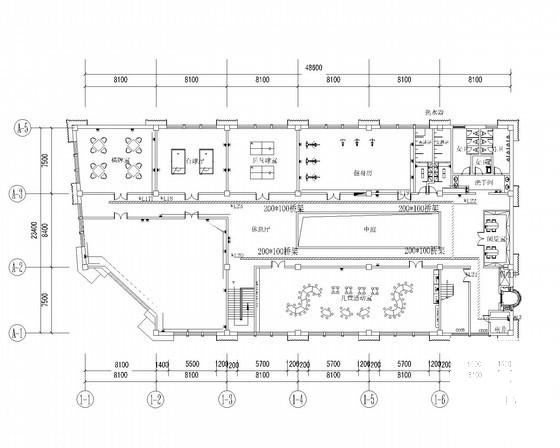

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：1.56 MB
- 收藏次数：0
-
文件名称：
附件-995856087707995858957.zip
