26层连塔住宅楼建筑施工CAD图纸(欧陆风格、塔式(一梯4户以下))

  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:有
  • 建筑高度:高层建筑
  • 图纸设计深度:施工图
  • 项目地址:河北
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:27张
  • 建筑面积:33696.09平方米
  • 建筑高度:84.4m
  • 地上层数:26层
  • 地下层数:2层
  • 地下室建筑面积:2940.78平方米
  • 地下室功能:商业,其他
  • 效果图:无

附件详情

功能:-2F储藏,-1F~2F商地,3~26F住宅
一梯四户
户型:二居室、三居室
户型面积:100平方米左右

资料包含:、各层平面图、立面图、剖面图、楼梯大样、户型放大平面图、 节点详图 、门窗表

图5

图6

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

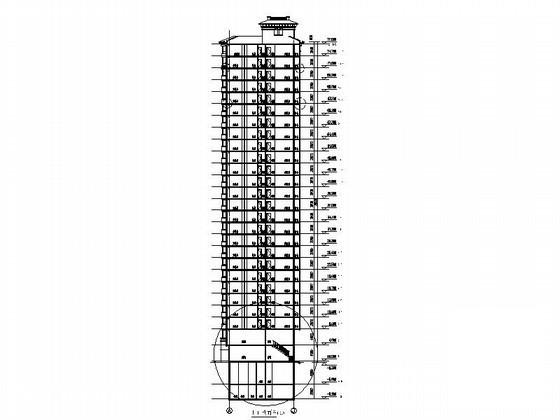

  • 26层连塔住宅楼建筑施工CAD图纸(欧陆风格、塔式(一梯4户以下)) - 1
