20183平米15层档案馆弱电智能化系统施工大样图

资料简介
赚取积分

建筑类别：文化
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：20182.78平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：41张
设计年代：近代
地下室用途：车库
项目所在地：浙江
弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,会议系统,公共信息显示系统,机房工程

附件详情

1、计算机网络及综合布线系统图
2、有线电视、入侵报警及电子巡查系统图
3、公共信息显示/排队叫号系统图
4、背景音乐及能源计量系统图
5、视频安防监控系统图
6、人防做法大样图
7、等电位接地系统图
8、设备安装大样图
9、会议室多媒体会议系统图(1~3)
10、监控中心机房布置图（1~2）
11、网络中心机房布置图（1~10）
12、一卡通及停车场管理系统图（1~2）
13、室外总平图
14、一~五层弱电综合平面图
15、一~五层安防综合平面图
16、顶层安防综合平面图

附件详情

该项目位于浙江，项目为档案馆项目弱电智能化系统工程，规划占地面积为9355.00平方米，总建筑面积为20182.78平方米，其中地上建筑面积为15492.78平方米，地下建筑面积为4690.00平方米。
设计范围包括综合布线系统；计算机网络系统；安全防范系统；背景音乐系统；一卡通系统；停车场管理系统；排队叫号系统；数字有线电视系统；多媒体会议系统；机房建设系统；能源计量系统；排队叫号系统等。
该附件，总共41张。

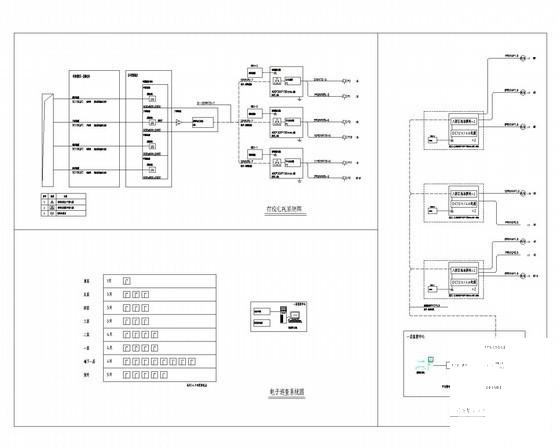

入侵报警系统图

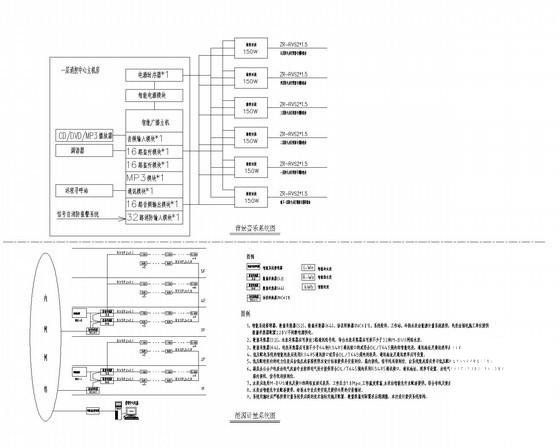

能量计量系统图

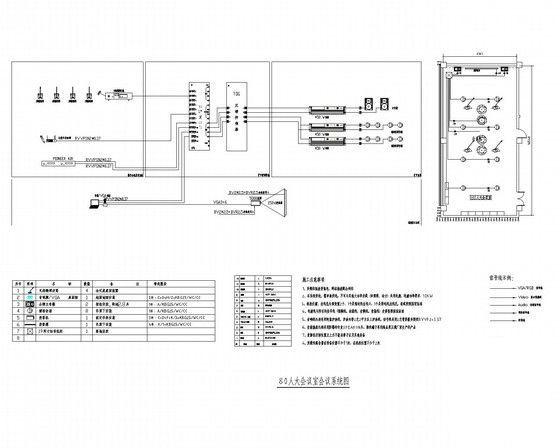

会议系统图

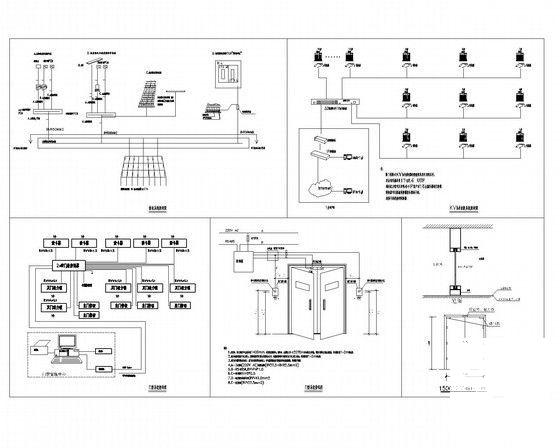

门禁系统管线图

中心机房布置图

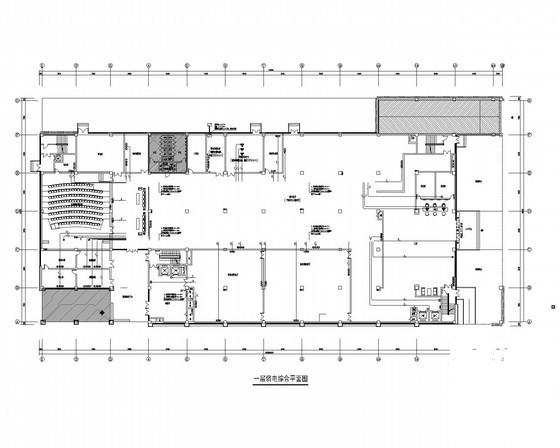

安防综合平面图

视频安防监控系统图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
