21层商住楼地下室电气施工图纸（设计说明）
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：21层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 负荷等级：一级
- 防雷等级：第二类
- 火灾保护分级：二级
- 接地方式：TN-S
- 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：入侵报警系统,综合布线系统,有线电视和卫星接收系统,广播系统
附件详情
- 一、电气设计说明
- 二、低压配电系统图
- 三、竖向配干线图
- 四、 配电箱系统 图
- 五、 照明平面图
- 六、动力平面图
- 七、消防平面图
- 八、 防雷接地 平面图
附件详情
该项目为带人防工程的大型商住楼地下室电气图纸，建筑等级为一类高层；建筑耐火等级为地上二级、地下一级；建筑结构类型为框架剪力墙结构，是单元式商住楼。
电气设计包含包括高低压配电、照明设计、动力、消防、接地等，图纸设计清楚，符合规范，极具参考价值。
该项目该资料包含5幢商住楼，将陆续发布，请参考关联资料。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

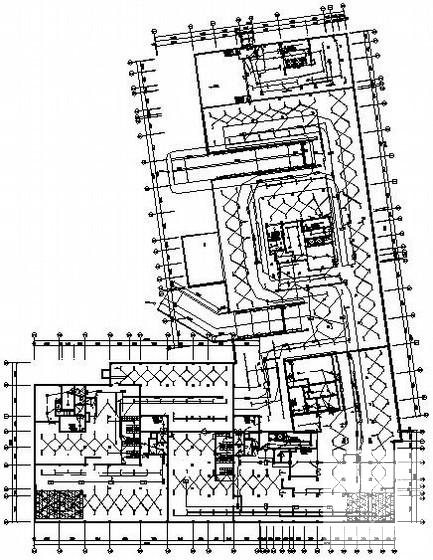

电气施工图设计说明 - 1 -

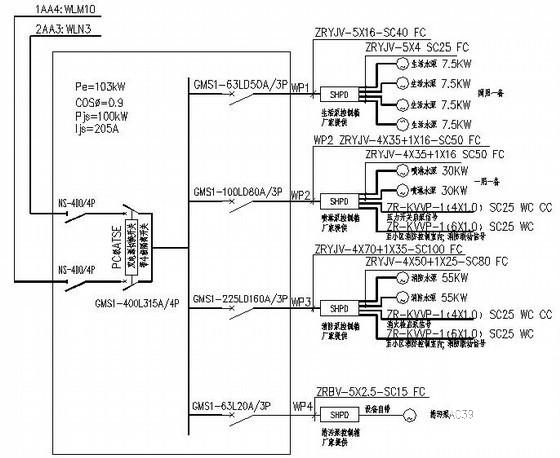

电气施工图设计说明 - 2 -

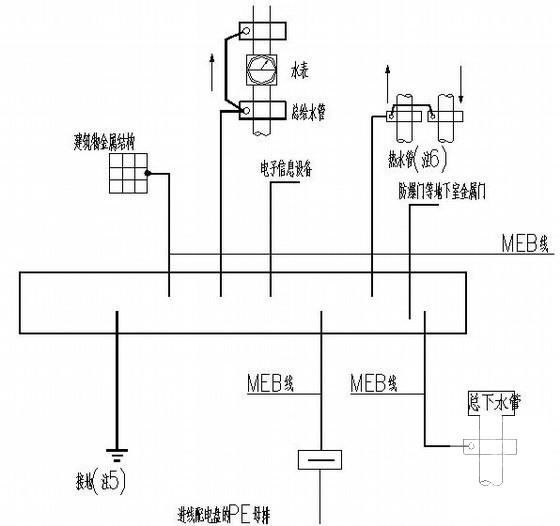

电气施工图设计说明 - 3 -

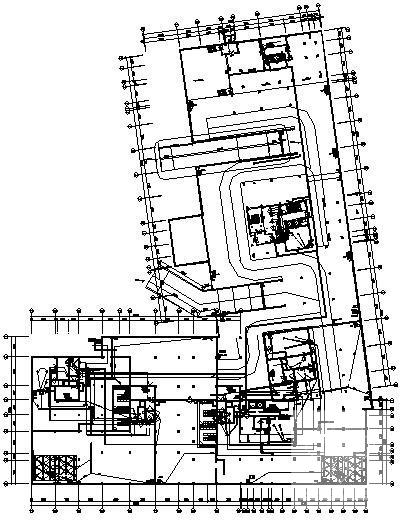

电气施工图设计说明 - 4
以上是部分截图，请下载附件后查看完整高清内容
