比较精美的6层住宅楼建筑施工CAD图纸|
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：安徽
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：23张
- 建筑设计面积：2879.7平方米
- 占地面积：433.9平方米
- 建筑高度：19.2m
- 地上层数：6层
- 设计效果图：无
附件详情
单栋总开间x进深：22.37x11.04米
户型：三室两厅一卫
该资料包含：资料目录、设计说明、底层平面图、架空层平面图、1-6层平面图、阁楼层平面图、屋顶层平面图、立面图、剖面图、楼梯大样、卫生间大样、阳台大样、节点大样、墙身大样、门窗大样、门窗表
参考图纸：23张CAD
剖面
平面
立面

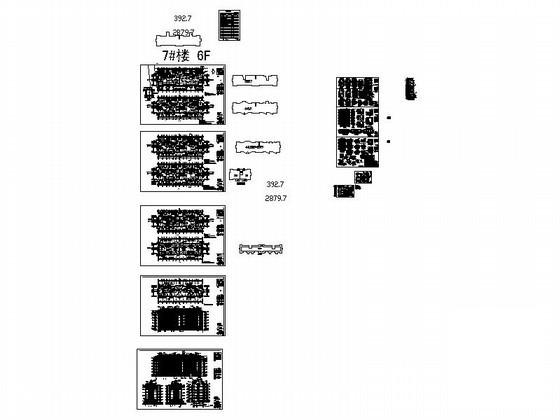

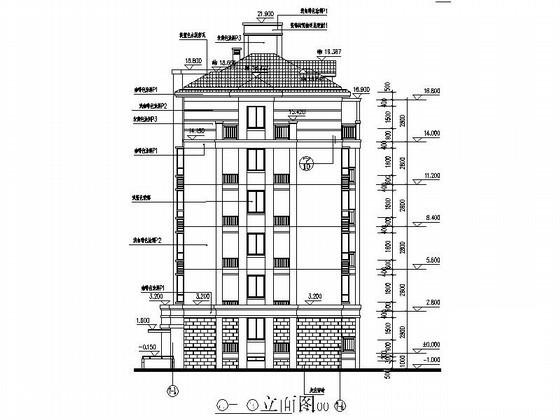

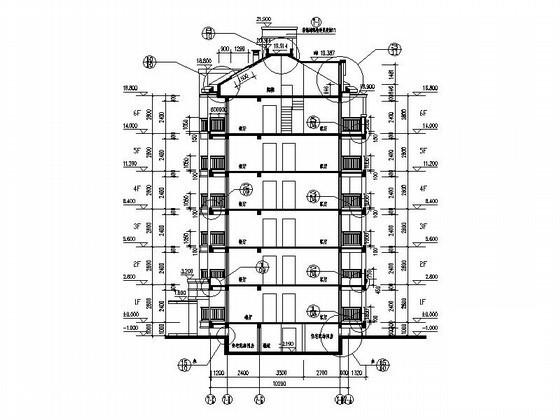

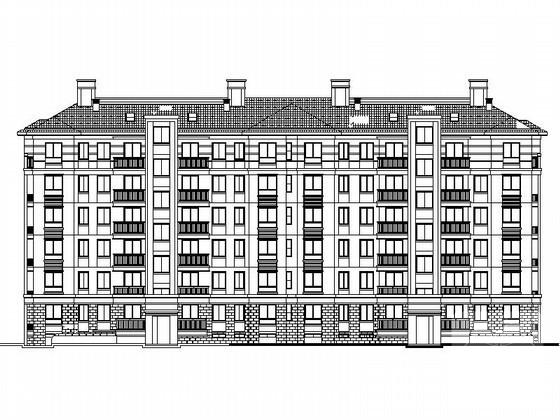

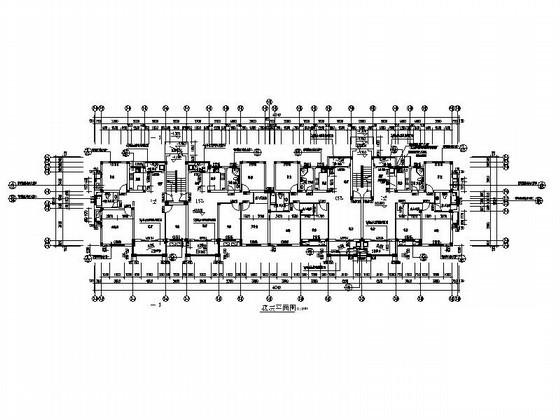

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-08
- 评论次数：0
- 浏览次数：0
- 文件大小：4.35 MB
- 收藏次数：0
-
文件名称：
附件-995897955785085766008.rar
