3层双拼别墅建筑施工套CAD图纸
- 别墅设计类别：双拼别墅
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：辽宁
- 图纸设计风格：欧陆风格
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：52张
- 建筑设计面积：1009平方米
- 建筑高度：11.75m
- 地上层数：3层
- 地下室建筑设计面积：326平方米
- 设计效果图：无
附件详情
单栋总开间x进深：12.55x16.7米
该资料包含：建筑设计说明、资料目录、总平面图、地下层平面图、1-3层平面图、立面图、剖面图、结构施工图、电气施工图、暖通施工图、给排水施工图、材料做法表、
节点详图
、门窗详图、门窗表、工程材料做法表
参考图纸：52张CAD

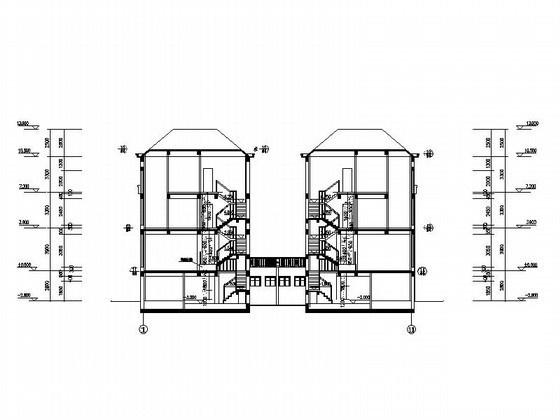

剖面

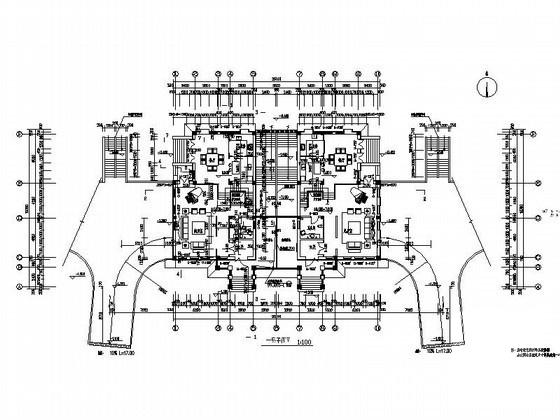

平面
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

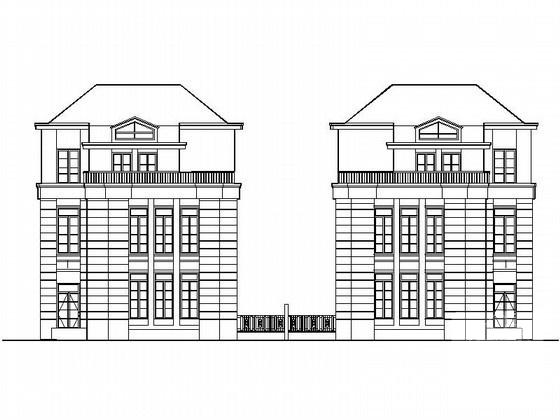

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-08
- 评论次数：0
- 浏览次数：0
- 文件大小：5.77 MB
- 收藏次数：0
-
文件名称：
附件-995897958590958886555.rar
