电厂M900A塔吊组立方案及基础施工方案

附件详情

内容包括塔吊基础施工方案和安装方案，技术方案报审表 ，图纸比较详尽。

一、说明：
M900A塔式起重机由行走机构、基础节、标准节、滑动底座、内塔身、回转台、平衡臂和起重臂构成。为便于运输，塔身采用的片式结构，塔顶高度为119.69米，回转台高度为106.47米，基础节顶标高13.49米，起重臂长度为70米，平衡臂长度为24米。
该机将在广安首次安装，安装全部标准节和60米起重臂。

三、方案选择：
由于本现场有大型吊车CC1000履带吊配合，所以，为减少高空作业和施工难，原则上平衡臂和起重臂采用CC1000履带吊整体吊装，标准节尽可能的多装几节以后再安装滑动底架及以上部件，以减少顶升加节的工作量。
四、准备工作：
⑴塔吊安装前两条轨道应安装好，并验收合格后交付安装；
⑵塔吊运抵现场后，所有零部件应清点完毕，缺件应补齐，复查完主要安装尺寸，无误后方可进行吊装；
⑶有一批具有塔吊组装经验和操作证的安装作业人员；
五、所需机具、材料和人员组织：
（一）机具和材料
KH1000（200t）履带吊：1台
CC1000履带吊（78米主臂）：1台
60t龙门吊：1台
20t汽车吊：1台
10t倒链：2个
32t以上千斤顶：4台
水平仪：1台
道木20×20×100cm3:5方
吊装用钢丝绳：2对
大榔头（12P）：6个
其他装配也应齐备
（二）人员组织：
技术人员：1名
材料员：1名
安装钳工：8名
起重工：2名
塔吊操作员：2名
电工：2名
杂工：4名
六、作业过程及顺序
（一）基本塔的安装：
⑴底盘的安装：

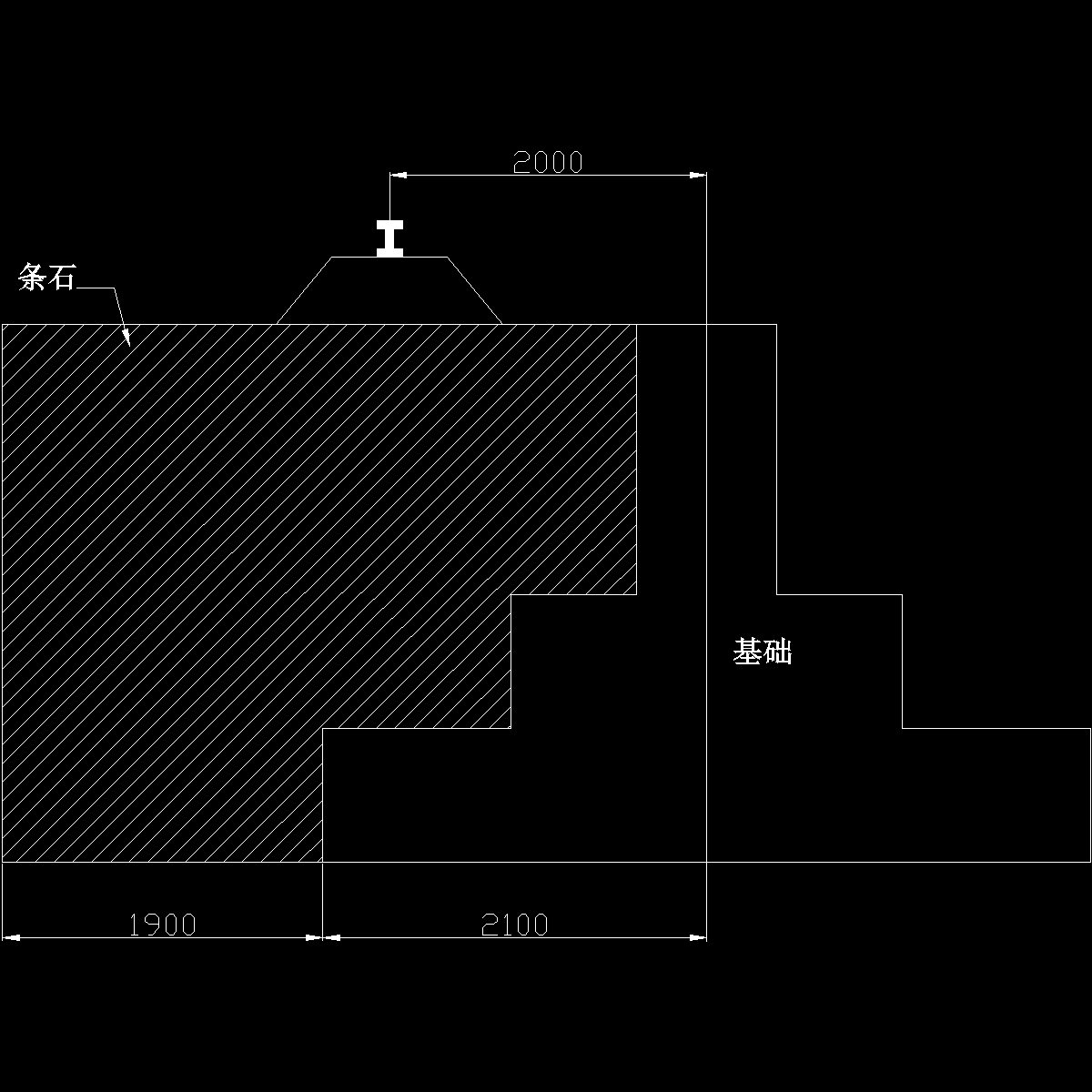

①将台车安装在轨道上，并调整相对位置，便于以后装配基础节； 然后安装连接支座、夹轨器和锚固杆，如下图所示。
