欧陆风格沿街14层框架结构酒店式公寓建筑施工CAD图纸

资料简介
赚取积分

住宅类型（型体）：酒店式公寓
商业：有
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
图纸设计风格：欧陆风格
图纸设计流派：artdeco
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：27张
建筑设计面积：16338.9平方米
占地面积：1871平方米
建筑高度：49.95m
地上层数：14层
地下室功能：车库
设计效果图：无

附件详情

本图纸为某沿街14层酒店式公寓全套施工图，图纸数量为27张，dwg格式，其中包括设计说明、建筑构造材料表、门窗表、平面、立面、剖面、所有节点详图等。
地下建筑面积为2100.2m，
地上建筑面积14238.7m，
占地面积为1871.5m。
地下室：1层，车库
类型：沿街高层公寓
建筑设计结构形式：框架结构，
建筑层数： 14
建筑高度：49.95m

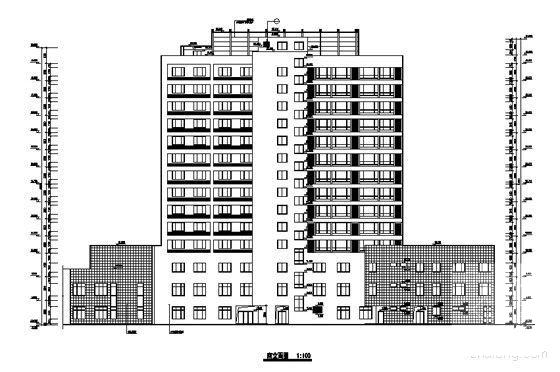

背立面图

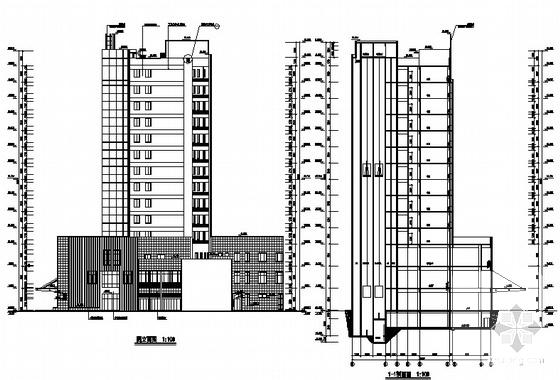

侧立面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

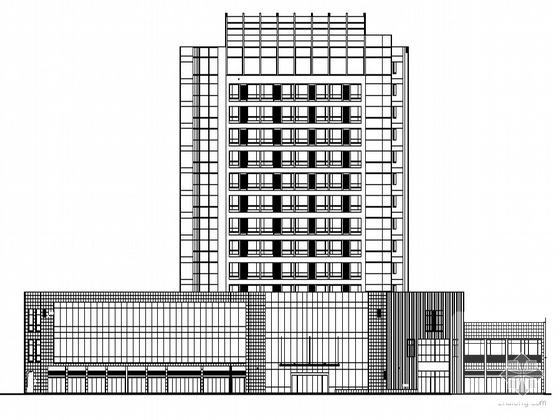

第 1 张图

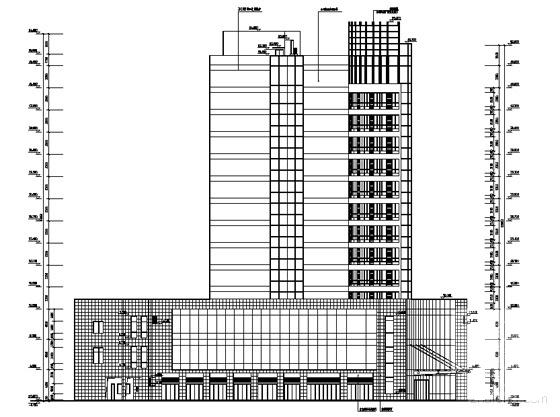

第 2 张图
第 3 张图
第 4 张图

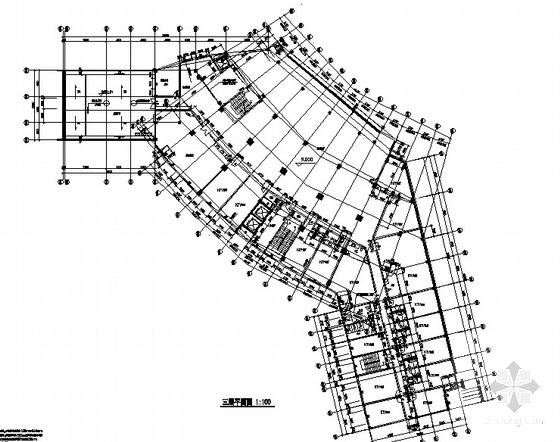

第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
