3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸

  • 别墅设计类别:双拼别墅
  • 建筑高度类型:多层建筑
  • 外立面材料:涂料
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:湖南
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:573.2平方米
  • 占地面积:216.8平方米
  • 建筑高度:10.8m
  • 地上层数:3层
  • 设计效果图:无

附件详情

别墅全套施工图
建设地点:湖南省宁乡县,宁乡知名地产内
工程等级:三级
耐火等级:地上二级
抗震设防烈度:6度
建筑设计使用年限:50年
人防工程等级:6级平战结合人防工程
建筑层数:地上3层
建筑高度:10.8米
建筑占地面积:216.8m2
建筑设计结构形式:异型柱框架
总建筑面积:地上573.2m2
该栋住宅楼按点式住宅设计.

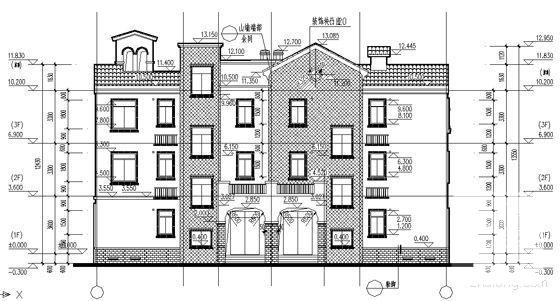

背立面

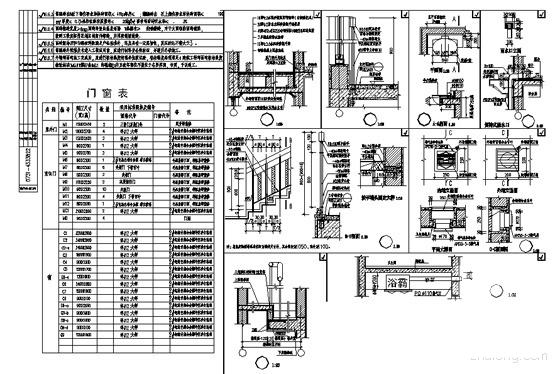

节点详图及门窗表

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸 - 1
    第 1 张图
  • 3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸 - 2
    第 2 张图
  • 3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸 - 3
    第 3 张图
  • 3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸 - 4
    第 4 张图
  • 3层地中海风格框架结构豪华双拼别墅建筑施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
