框架剪力墙结构48层商住楼建筑施工CAD图纸（149.6米）

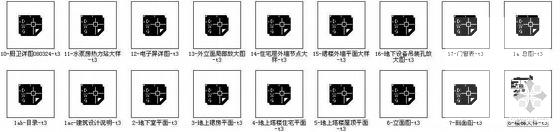

附件详情

地下三层为停烟台xxx财富中心车场，1-6层为商场，7-48层为住宅
2008年4月7日设计

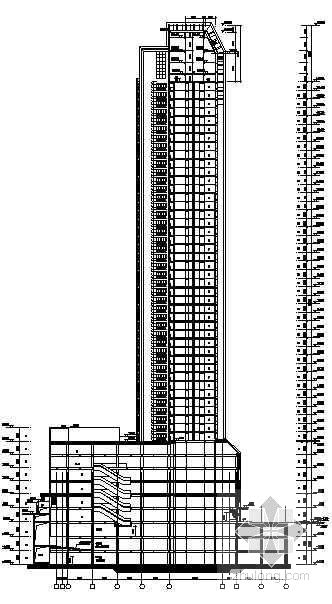

工程占地面积7320m 2；拟建建筑面积96877m2 ，建筑高度149.6米，地上48层，地下3层；其中地上建筑面积80981m ，地下建筑面积15896m2 。
工程为超高层商住建筑，属一类高层建筑，建筑耐火等级为一级；建筑设计使用年限50年。
工程为钢筋混凝土剪力墙及框架结构，建筑设计严格遵守山东省节能设计标准（住宅节能65%，公建节能50%），采用外墙外保温节能体系。
工程抗震设防烈度为七度。

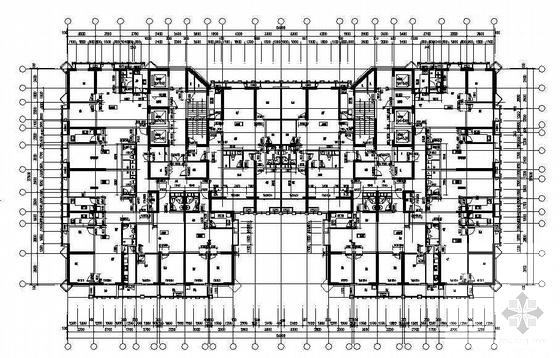

该项目主楼为42层的塔式 高层住宅 ，设有6层商业裙房；地下第三层地下室设有甲类核六级人防物资库，地下第二层地下室设有甲类核六级二等人员隐蔽所，地下一、二、三层建筑平时主要用于双层机械停车库，建筑主体采用现浇钢筋混凝土剪力墙及框架结构。墙体采用200及120厚加气混凝土砌块和200及120厚灰砂砖；其耐火等级均为一级。
