17层经济适用房6号楼建筑CAD施工图纸

资料简介
赚取积分

住宅类型（型体）：塔式（一梯4户以下）
商业：无
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架,剪力墙,框架剪力墙
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：20张
建筑设计面积：101475.54平方米
占地面积：994.47平方米
建筑高度：51.74m
地上层数：17层
设计效果图：无

附件详情

建筑占地面积为：994.47m2,建筑面积为 101475.54m2 , 其中商店面积为429.70m2 物管面积为387.61m2,住宅面积为10658.23m2结构类型为框架剪力墙结构。建筑层数1+17 建筑高度为51.74m

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共20张图纸

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

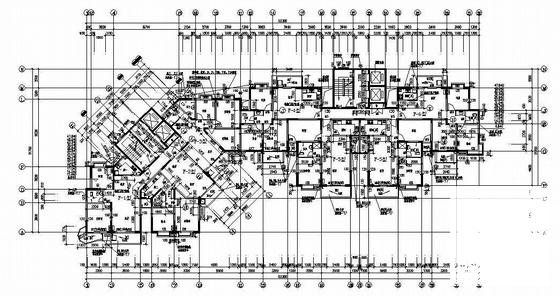

第 1 张图

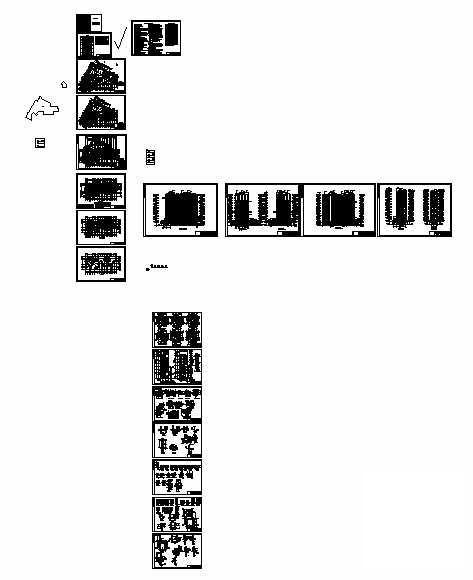

第 2 张图

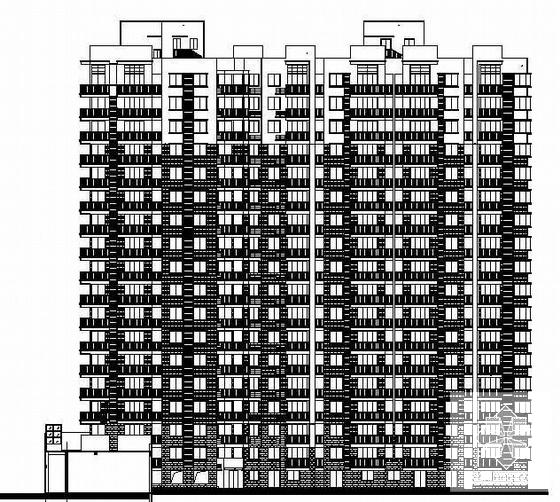

第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
