新加坡花园4层住宅楼建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 设计效果图:无

附件详情

该资料为某新加坡花园四层住宅楼 建筑施工

建筑设计结构形式为:框架结构
抗震设防烈度:6
层数为: 4层
高度为:13.7米
屋顶形式:英红瓦屋面坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共21张图纸

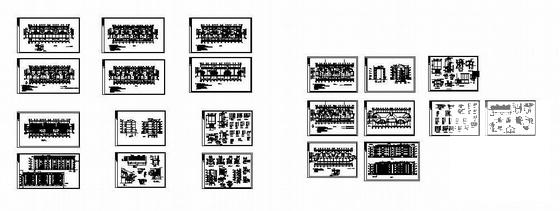

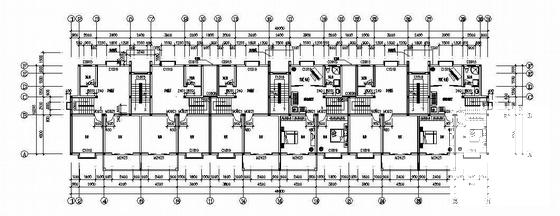

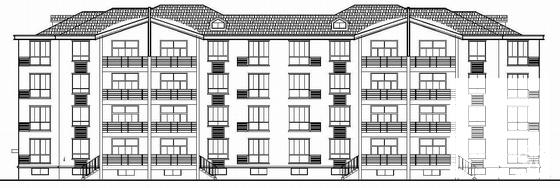

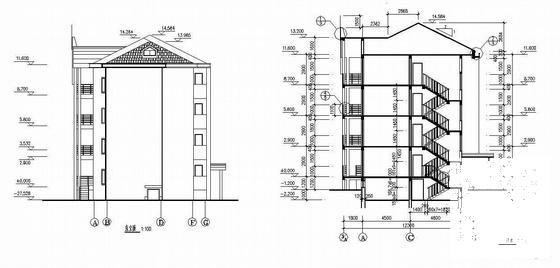

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 新加坡花园4层住宅楼建筑施工CAD图纸 - 1
    第 1 张图
  • 新加坡花园4层住宅楼建筑施工CAD图纸 - 2
    第 2 张图
  • 新加坡花园4层住宅楼建筑施工CAD图纸 - 3
    第 3 张图
  • 新加坡花园4层住宅楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
