新村15层住宅楼建筑CAD施工图纸

  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:辽宁
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:23张
  • 建筑设计面积:30460.66平方米
  • 建筑高度:47.4m
  • 地上层数:15层
  • 地下室建筑设计面积:4541.50平方米
  • 设计效果图:无

附件详情

该资料为盘锦市某新村十五层住宅楼 建筑施工
工程建筑面积约为:30460.66平方米、其中公建部分建筑设计面积:4433.12m2,住宅部分建筑设计面积:20619.24m2,车库部分建筑设计面积:4541.50m2,人防部分建筑设计面积:566.80m2,建筑设计结构形式为:钢筋混凝土短肢剪力墙结构、层数为: 15层、高度为: 47.4米、屋顶形式:平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共23张图纸

该住宅工程是由一组住宅塔楼和一个独立地下车库组成的,住宅塔楼的裙房为两层公共建筑,设有餐饮、娱乐、办公及商业网点,此工程根据轴线定位关系分为ABC三个区、住宅塔楼据此编号为A座B座C座,住宅部分地下为一层, 其中一部分为人防 ,一部分为车库,人防的面积为556.8m2,设一个防护单元 一个防爆单元可掩蔽人数为480,塔楼的地下车库设有两个出入口。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

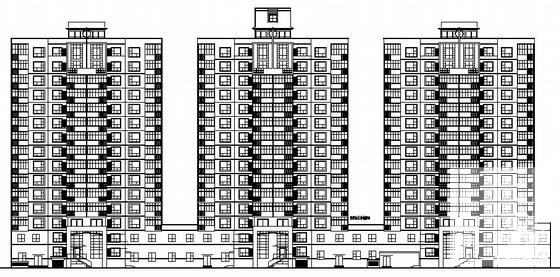

  • 新村15层住宅楼建筑CAD施工图纸 - 1
    第 1 张图

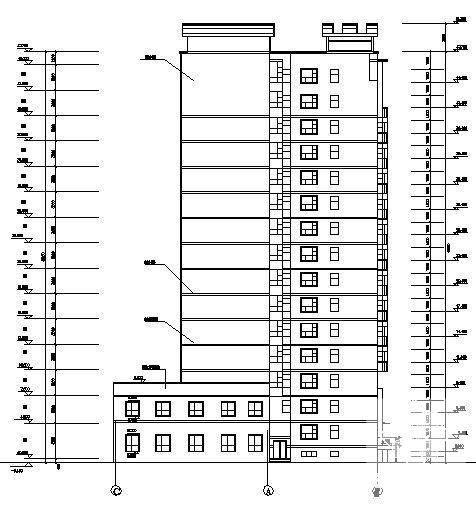

  • 新村15层住宅楼建筑CAD施工图纸 - 2
    第 2 张图

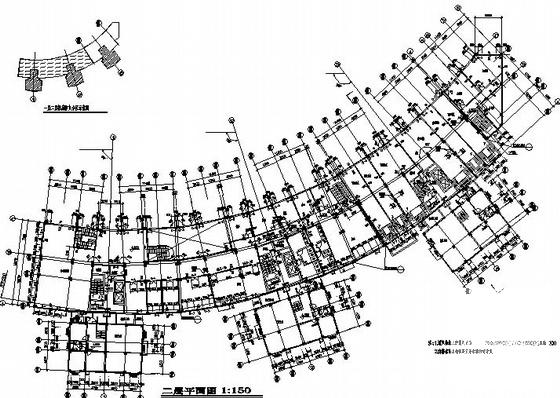

  • 新村15层住宅楼建筑CAD施工图纸 - 3
    第 3 张图

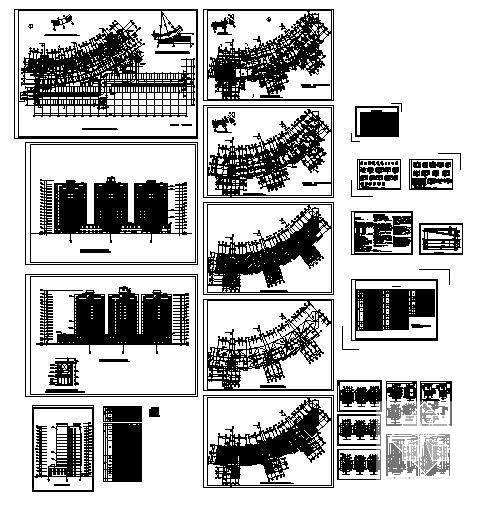

  • 新村15层住宅楼建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
