详细的3层别墅建筑CAD施工图纸

资料简介
赚取积分

别墅设计类别：独栋别墅
建筑高度类型：多层建筑
建筑设计结构形式：砌体结构
图纸设计深度：施工图
项目所在地：河南
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：12张
建筑设计面积：297.6平方米
建筑高度：11.600m
地上层数：3层
设计效果图：无

附件详情

该资料为：某三层别墅施工图

工程建筑面积约为：297.6平方米
阁楼面积：79平方米
建筑设计结构形式为：砖混结构
层数为：3层
高度为：11.600米

这份参考资料包括：
设计说明，封面，各层建筑平面，立面，剖面图，墙身节点，共12张图纸。

设计功能包括：客厅，4个卧室，餐厅，厨房，盥洗，卫生间，乒乓球活动室，露台。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

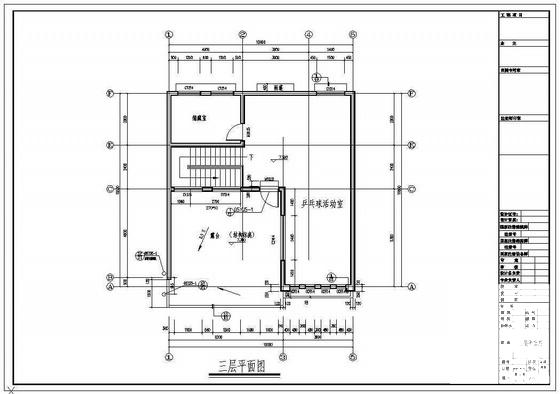

第 1 张图

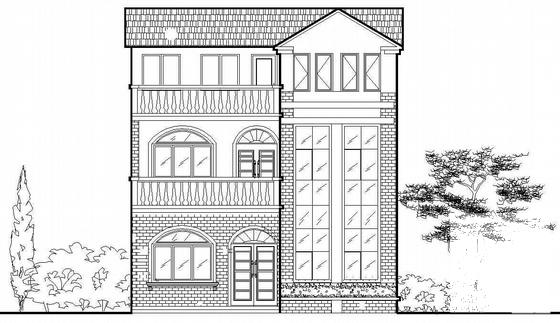

第 2 张图

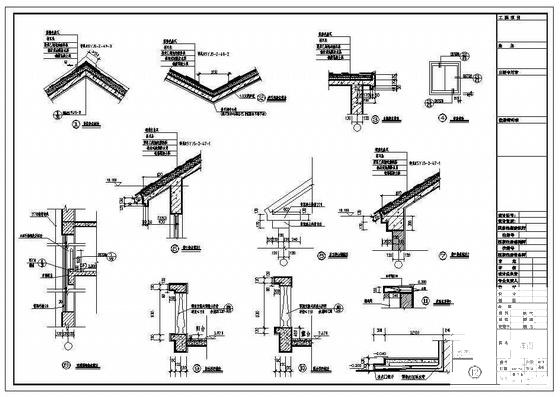

第 3 张图

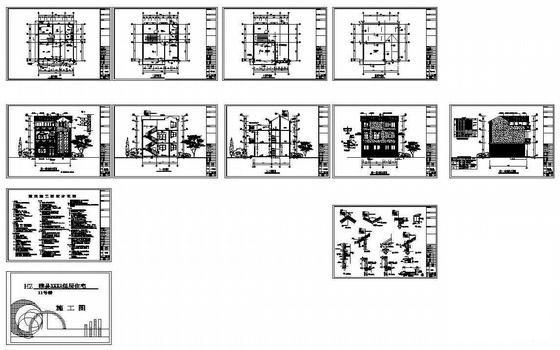

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-08-15
评论次数：0

浏览次数：0
文件大小：0.51 MB

收藏次数：0
文件名称：附件-995898850059780750798.rar
