19600平米3层商场消防CAD施工图纸(泵房)(dwg)

附件详情 地下一层地上三层一个商场!   该项目为中百商厦,建筑高度为19.4m,建筑面积为19600m。   设计参数;1.室内消火栓用水量15L/S.火灾延续时间2h;2.室内自喷用水量25L/S.火灾延续时间1h;3.室外消火栓用水量30L/S.火灾延续时间3h.   生活给水:本楼采用水箱和市政管网联合供水方式,水源由市政给水管提供,水压0.4MPa。   消防给水:(1)室外消防用水量为30L/S,火灾延续时间为3h,室外设消防水池有效容积为500M3;    (2)室内消防系统:室内消火栓给水管道布置成环状,各层均布置铝合金消火栓箱(SG24A65-P型);自动喷淋系统:该项目的危险级别为中危险级2级,设计喷水强度喷水强度8L/min.m2,喷头工作压力0.1MPa ;灭火器配置:各层设磷酸铵盐手提式干粉灭火器,设置在灭火器箱内,其顶部距地面应小于1.50m,底部距地面不宜小于0.15m.   该项目设27m3的高位水箱一个.   泵房:泵房设两台消火栓泵(一用一备),两台自喷泵(一用一备),具体型号见泵房材料表。   排水系统:污水由排水沟汇集到集水池用排污泵排出。 某商场消防施工图(含泵房) 某商场消防施工图(含泵房)

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

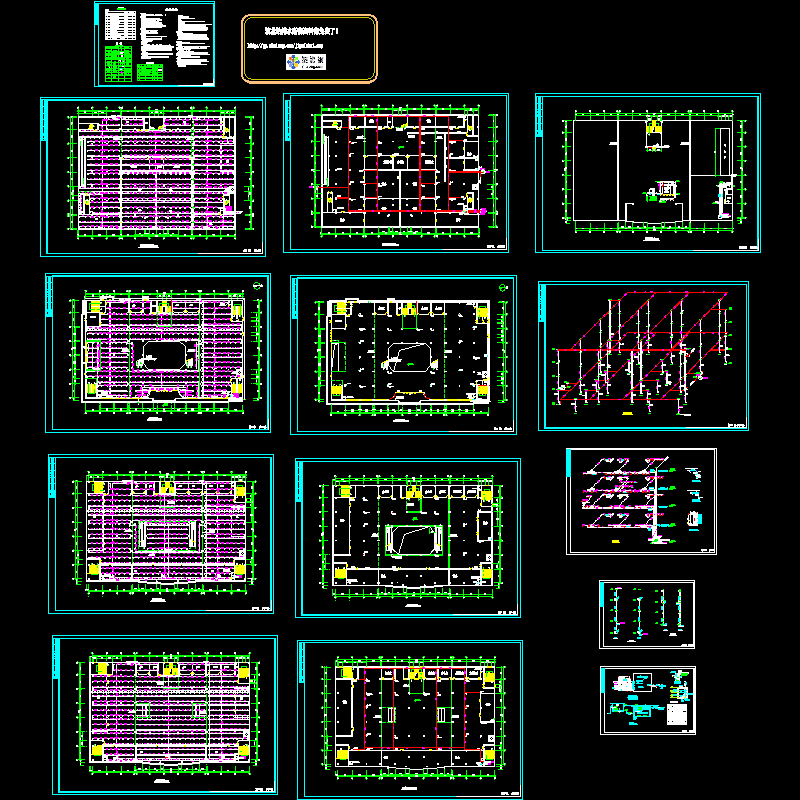

  • 19600平米3层商场消防CAD施工图纸(泵房)(dwg) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
