国内上11层住宅楼电气施工图纸（车库）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：95张
- 地下室用途：车库
- 负荷等级：二级
- 防雷等级：第二类
- 火灾保护分级：二级
- 有线广播：火灾应急
- 接地方式：TN-S
- 项目所在地：北京
- 强电设计：供配电系统
- 弱电设计：火灾自动报警系统
附件详情
- 1、电气设计说明
- 2、配电干线系统图
- 3、配电箱系统图
- 4、电话、网络系统图
- 5、网络布线干线系统图
- 6、电话干线系统图
- 7、电视干线系统图
- 8、可视对讲系统图
- 9、火灾报警及消防联动系统图
- 10、电力平面图
- 11、照明平面图
- 12、弱电平面图
- 13、消防自动报警平面图
- 14、防雷接地平面图
附件详情
该项目为同一小区内，两栋六层多层住宅楼、三栋十一层高层住宅楼及地下车库。
设计包括：配电系统；电气照明系统；动力系统电话管线系统；有线电视系统；对讲系统；防盗报警系统；监控系统；三表远传系统；防雷保护及接地系统、火灾自动报警系统等。
2008.08

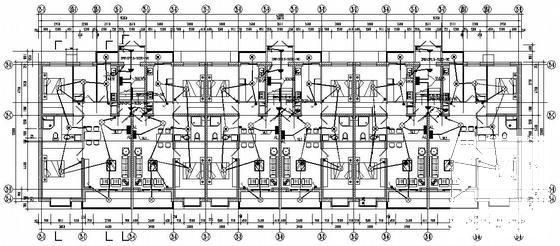

图2

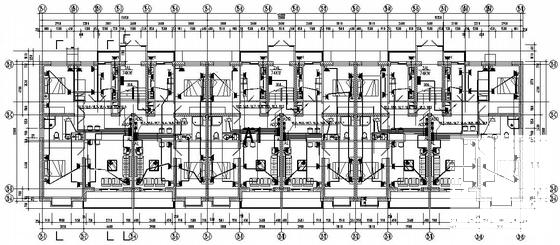

图3
总缩略图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
车库住宅楼电气 - 1 -
车库住宅楼电气 - 2 -
车库住宅楼电气 - 3 -
车库住宅楼电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
