广场商住楼建筑CAD施工图纸

附件详情

该资料为某广场商住楼 建筑施工 图
该项目为怡丰都市广场三期工程，分为怡祥阁，怡和阁，丰泰阁，丰润阁,四栋建筑。是集商铺,车库,住宅于一体的大型商住楼综合性建筑。该项目为二类建筑,一级耐火等级,总建筑面积69827平方米.怡祥阁，怡和阁地下层为车库及设备房，一，二层为铺面，三层局部为架空花园,三至十二层均为住宅。建筑高度38.6米。丰泰阁，丰润阁一，二层为商铺，二层局部为摩托车库，三层局部为架空花园，首层.二层为铺面（二层局部为自行车库）,三层局部为架空花园, 三至十一层均为住宅,建筑高度36米。该工程消防控制中心设在丰润阁.

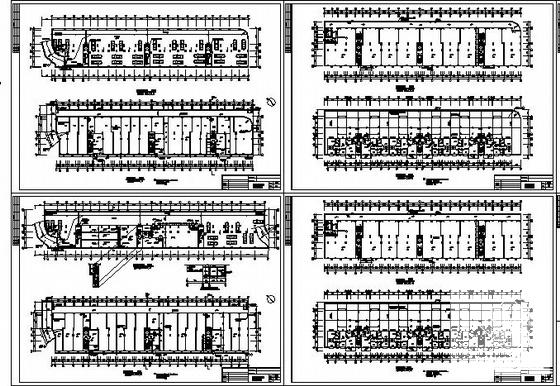

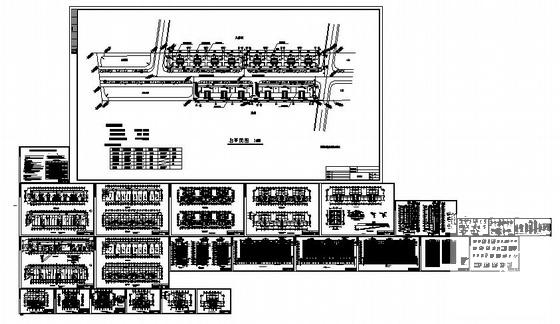

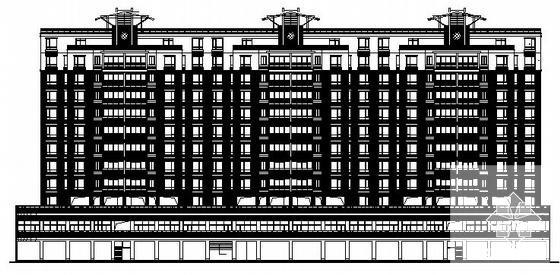

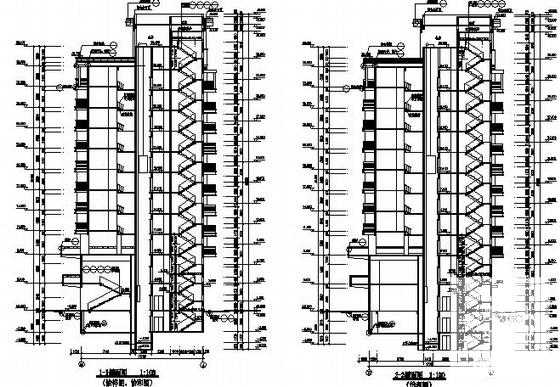

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共25张图纸
