45069平米32层大厦工程电气施工图纸

附件详情

本建筑物总建筑面积 45069m , 地下两层, 主要为地下车库，地下二层部分为人防地下室。地面1层为架空层 。2至32层为塔楼。建筑物总高99米。为住宅楼，属一类高层建筑。变电所设在地下一层,发电机房设在地下一层。弱电主机房设在1 层（架空层）。消防监控中心设在1 层（架空层）。
设计范围：

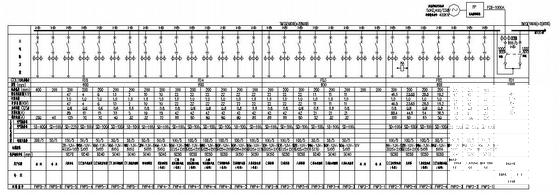

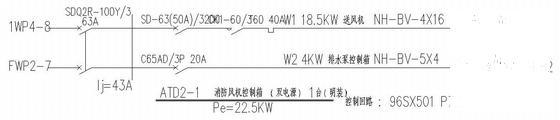

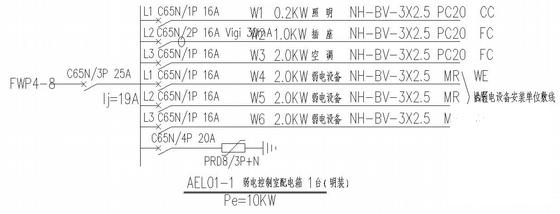

变配电系统；动力配电系统；照明配电系统；防雷及接地系统；火灾自动报警系统（含报警警铃系统、消防专用电话系统）、有线电视系统、电话系统、访客对讲系统、远程抄表系统。

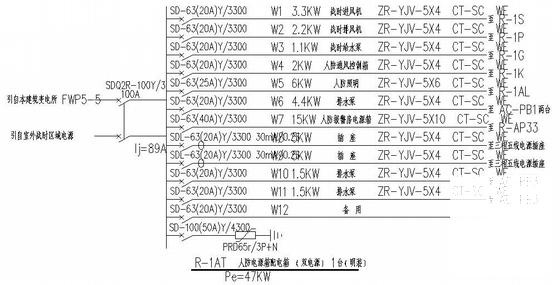

人防级别为六级,在地下2层设1个防护单元。设计包括平战结合照明，战时动力及通风信号系统。
