东部沿海3层农村自建房建筑结构CAD施工图纸

• 别墅设计类别： 独栋别墅

• 建筑高度类型：多层建筑

• 建筑设计结构形式：砌体结构

• 图纸设计深度：施工图

• 图纸设计风格：欧陆风格

• 图纸设计流派：新古典

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：22张

• 建筑设计面积：387.3平方米

• 建筑高度：11.50m

• 地上层数：3层

• 效果图 ：无

附件详情

该资料为东部沿海某地区三层农村自建房建筑结构施工图
工程建筑面积约为：387.3平方米、建筑设计结构形式为：砖混结构、层数为： 3层、高度为： 11.50米

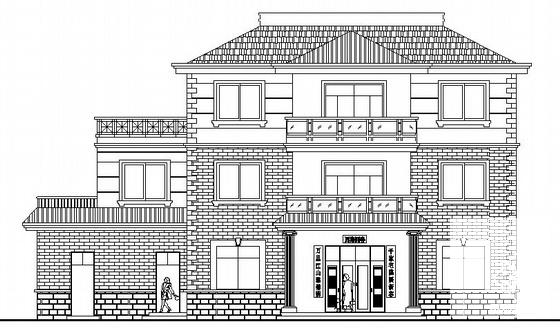

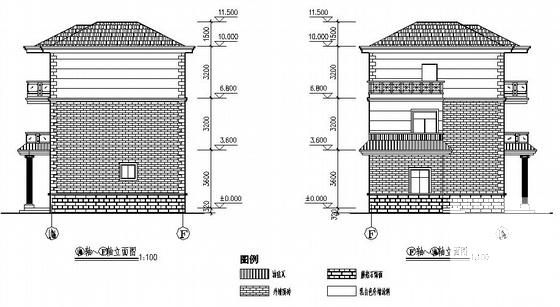

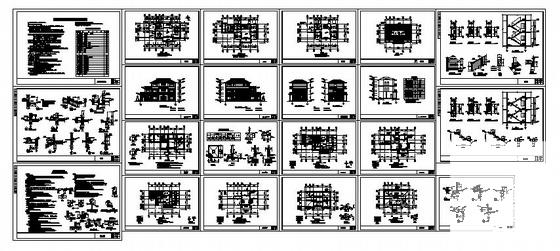

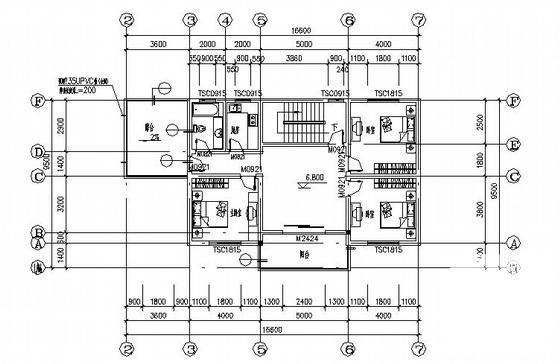

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、 剖面图 、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共22张图纸
设计功能包括：猪栏、厨房、储藏室、大堂、餐厅、卧室、露台、阳台。

屋面防水等级为二级：坡屋面做法自上而下：20厚1:3水泥砂浆卧瓦层内配?6@500双向；20厚1:3水泥砂浆找平层；3厚SBS改性沥青防水层；15厚1:3水泥砂浆找平层；现浇钢筋混凝土板。
平屋面（露台）做法：平屋面做法自上而下：40厚C20现浇细石混凝土面层，内配?4 @150双向钢筋网片；塑料薄膜隔离层一道；3厚SBS改性沥青防水层；20厚1:3水泥砂浆找平层；C7.5水泥焦渣找坡，最薄处25；现浇钢筋混凝土板。
