19层塔式公寓建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:约9500平方米平方米
  • 建筑高度:62米米
  • 建筑层数:19层
  • 设计效果图:无

附件详情

这份参考资料为某十九层塔式公寓 建筑施工
总建筑设计面积:约9500平方米,标准层面积约500平方米,建筑设计结构形式:剪力墙结构,层数: 19层,建筑高度: 62米
这份参考资料包括资料目录、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共18张图纸
设计功能包括:自行车库、底商、三居公寓、两居公寓、一居公寓等,顶部两层为复式跃层公寓

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

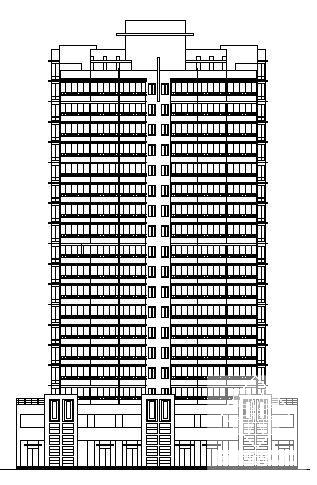

  • 19层塔式公寓建筑施工CAD图纸 - 1
    第 1 张图

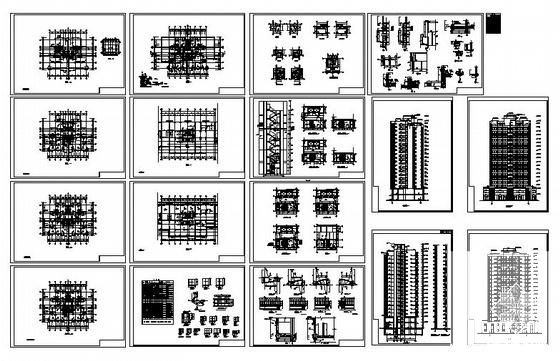

  • 19层塔式公寓建筑施工CAD图纸 - 2
    第 2 张图

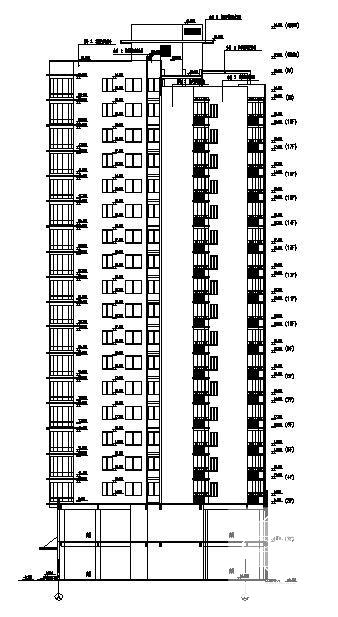

  • 19层塔式公寓建筑施工CAD图纸 - 3
    第 3 张图

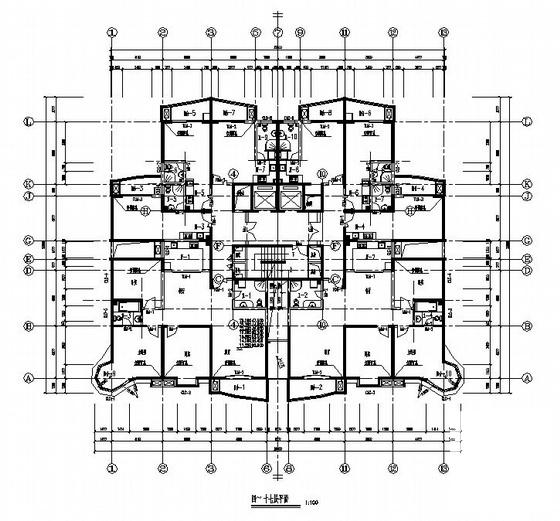

  • 19层塔式公寓建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
