浦东花园小区二期5号楼建筑施工CAD图纸
- 住宅类型（型体）：塔式（一梯4户以下）
- 商业：无
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 图纸设计深度：施工图
- 项目所在地：上海
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：28张
- 建筑高度：91.1m
- 地上层数：30层
- 设计效果图：无
附件详情
该资料为浦东某花园小区二期5号楼
建筑施工
图
工程建筑建筑设计结构形式为：钢筋混凝土短肢剪力墙结构、层数为：30层、高度为：91.1米。
这份参考资料包括工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共28张图纸
设计功能包括：客厅、厨房、卧室等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

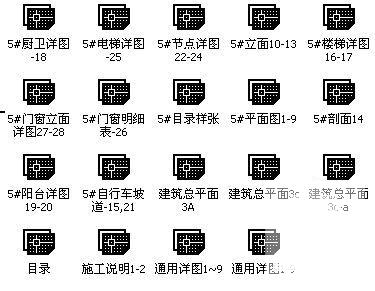

第 1 张图 -

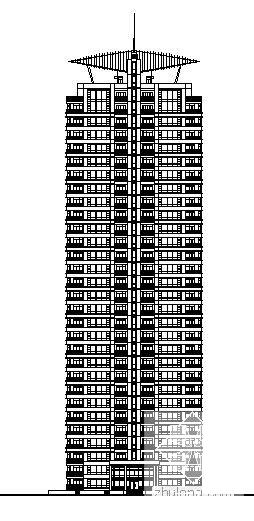

第 2 张图 -

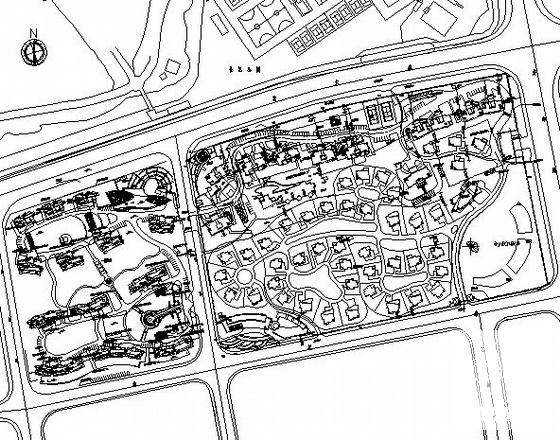

第 3 张图 -

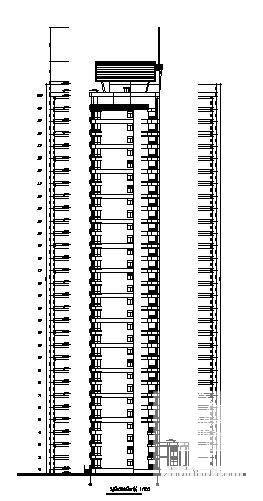

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-15
- 评论次数：0
- 浏览次数：0
- 文件大小：6.14 MB
- 收藏次数：0
-
文件名称：
附件-995899505577888775878.rar
