4层别墅建筑CAD图纸

附件详情

该资料为某四层别墅建筑方案图(带模型及贴图)
工程建筑面积约为:935.28平方米、建筑设计结构形式为:砖混结构、层数为:4层、高度为:13米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样等,共6张图纸
设计功能包括:卧室、餐厅等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

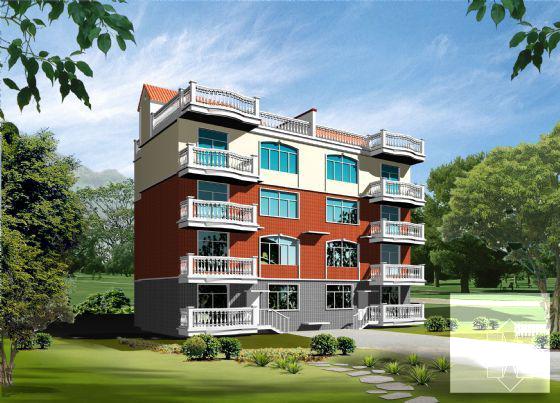

  • 4层别墅建筑CAD图纸 - 1
    第 1 张图

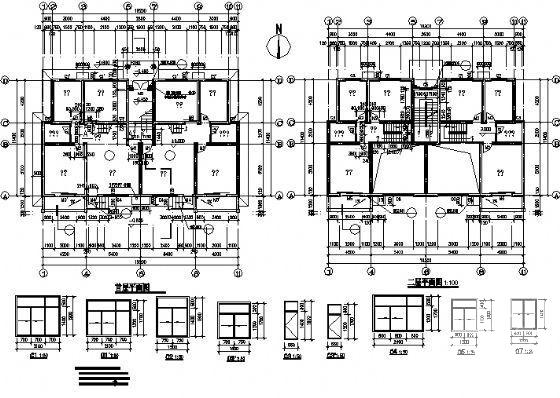

  • 4层别墅建筑CAD图纸 - 2
    第 2 张图
  • 4层别墅建筑CAD图纸 - 3
    第 3 张图
  • 4层别墅建筑CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
