阳光公寓19层商住楼建筑方案设计CAD图纸

附件详情

该工程为阳光公寓某十九层商住楼建筑方案图（配结构图）
工程建筑面积约为：12842平方米、建筑设计结构形式为：框剪结构、层数为： 19层、高度为： 66.4米

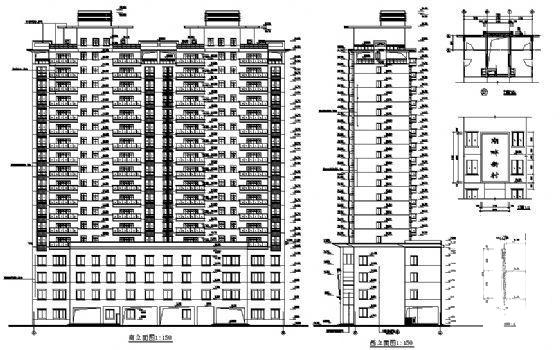

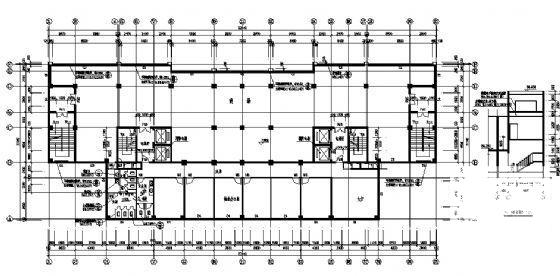

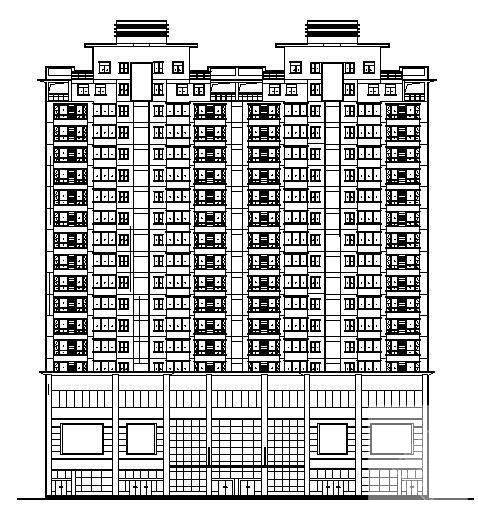

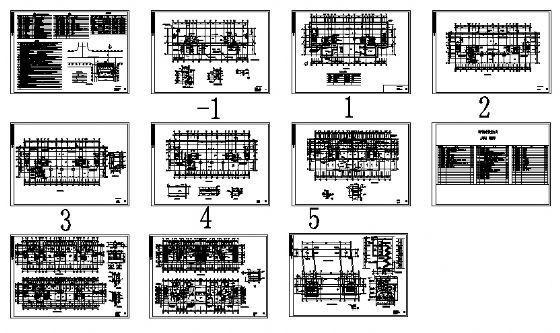

这份参考资料包括图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图等，共11张图纸
设计功能包括：客厅、卧室、厨房、商店


阳光公寓工程基地呈长方形，除地下室及一至四层为商场及物业管理区外，上部五至十八层为两单元的住宅。建筑物长53.2米群楼宽22.4米，主楼宽14.3米，总高66.4米。地下一层为设备用房、消防水池、消防控制室、配电间，一层主要包括停车坪、住宅入口大堂、商场，二、三、四层为商场和物业管理区，五层及以上部分为住宅。建筑竖向高度分别为66.4m（18层）、17.3m（4层群楼），建筑层高：地下一层4.5m，一层4.2m，二、三层3.6m，四层4.8m，标准层（5-18层）3m。
