7层住宅楼建筑CAD施工图纸

资料简介
赚取积分

图纸设计深度：施工图
建筑高度：23.95米
建筑层数：6
设计效果图：无
有无人防：无

附件详情

该资料为某七层住宅楼建筑施工图
工程建筑建筑设计结构形式为：框架结构、层数为6层、高度为：23.95米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、墙身大样等，共15张图纸
设计功能包括：一层为商用，二层以上都是住宅，包括：客厅、卧室、厨房等。

户型及面积：设计户型为A型:五室三厅，建筑设计面积：205.785m/户;B型:三室两厅，建筑设计面积：131.13m/户
C型:三室两厅，建筑设计面积：137.37m/户;D型:三室两厅，建筑设计面积：137.595m/户;E型:四室两厅，建筑设计面积：184.05m/户;F型:四室两厅，建筑设计面积：190.09m/户;G型:四室两厅，建筑设计面积：194.295m/户.

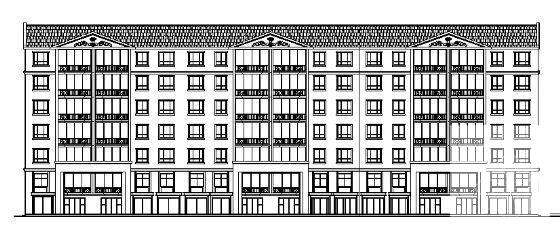

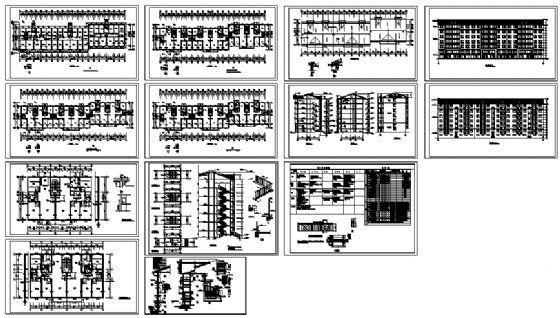

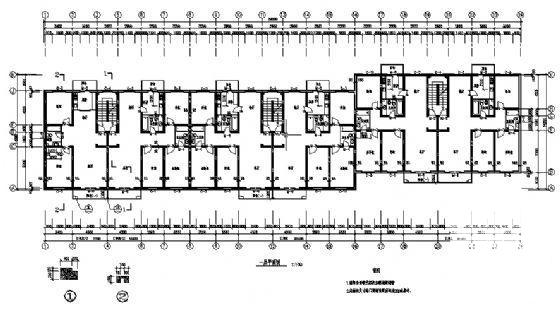

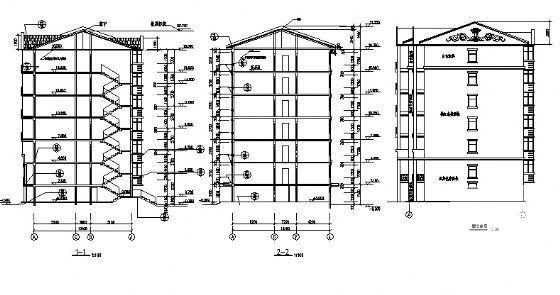

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
