21283平米15层党校改扩建供配电工程施工大样图32张

资料简介
赚取积分

建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：21283.68平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
负荷等级：二级,三级
项目所在地：浙江
强电设计：供配电系统 ,配变电所,低压配电,电气照明,其它

附件详情

1、设计及施工说明
2、10KV电源接入系统路径图

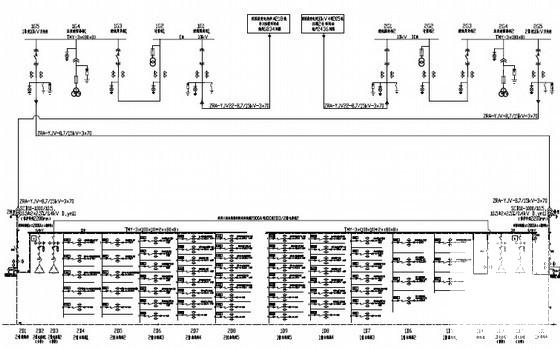

3、高低压一次接线图
4、10KV一次设备配置图
5、10KV保护配置图

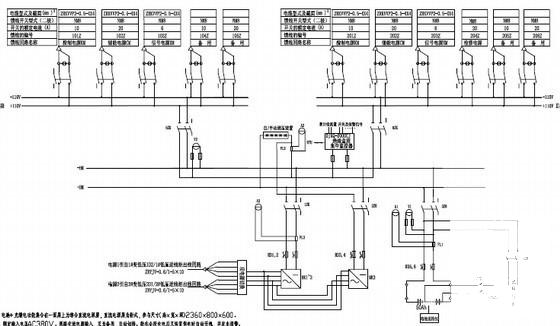

6、直流系统原理图
7、10KV开关柜柜顶小母线布置示图
8、1G2/2G2计量柜二次回路原理图
9、中央音响信号二次回路原理图
10、0.4KV一次接线及设备配置图

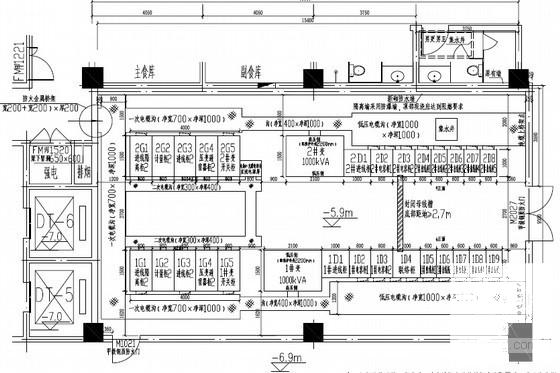

11、地下变配电室平面布置图
12、地下变配电室预留孔及埋件图
13、1000KVA干式变压器安装基础图
14、KYN28A中置柜基座示意图
15、低压配电柜与直流屏设备土建施工示意图
16、开关柜或屏断面图
17、低压配电柜断面图

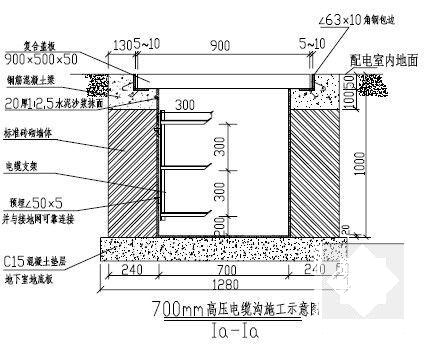

18、电缆沟施工示意图
19、电缆支架大样图
20、地下变配电室接地示意图
21、接地施工说明
22、变配电室墙上接地干线安装示意图
23、变配电室接地线连接及临时接地端子图

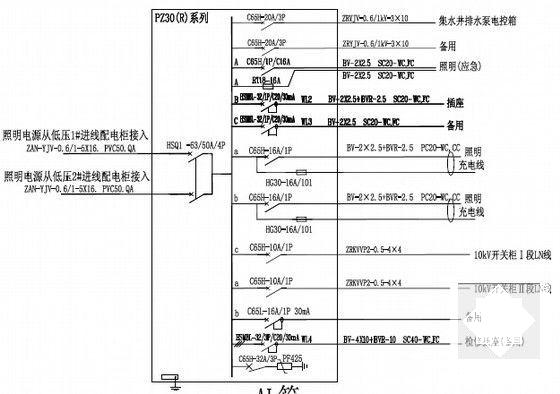

24、地下变配电室照明配电箱电气系统图
25、地下变配电室照明平面布置图
26、4孔电缆排管断面图
27、J4、J6电缆工作井安装示意图
28、转角处电缆工作井开孔位置示图
29、二次电缆清册及二次设备材料单
30、配电材料清单
31、地下变配电室运行辅材附属设施
32、电力规划红线图

附件详情

该项目位于浙江，本项目基地面积为6269.7平方米，建筑面积21283.68平方米，其中地上面积为17208.47平方米，地下建筑面积为4075.21平方米，本项目由15层高层主楼、6层副楼及3层郡楼组成，规划设计限高为60米，建筑设计总高度（含屋顶设备厂）为59.80米。地下一层，层高5.4米。
设计范围包括：
城市电力网规划设计
10KV及以下变电所设计
3-110KV高压配电装置设计
电力工程电缆设计
低压配电设计
供配电系统设计
该附件，总共32张。
