办公综合楼建筑给排水CAD施工图纸(含电气设计说明)

附件详情

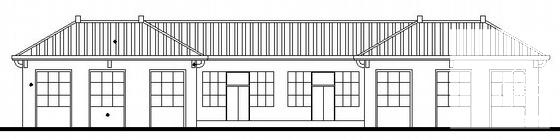

该项目为上饶市某公安局办公综合楼（办公楼、后勤楼干警食堂、拘留所、看守所厨房）的建施图、电施图和水施图。建设地点：上饶市设计年份：近代.7 建筑名称：办公楼；后勤楼干警食堂；拘留所 ；看守所厨房建筑高度：12.15米（3层）；4.05米（1层）；7.65米（1层）；7.65米（2层）建筑设计面积：1690.7平方米；978平方米；1406平方米；385平方米建筑设计结构形式：框架设计功能：办公、食堂、拘留室等图纸内容：建施——各层平面图，立面图，剖面图，设计说明等21张图纸 电施—— 电气设计 说明、图例，各层电气平面图，各层 弱电平面图 ，强、弱电系统图，地梁接地平面图，屋顶 防雷平面图 等23张图纸 水施——设计说明、图例，各层排水平面图，给排水系统图，给排水轴侧图等19张图纸图纸设计深度：施工图（不全）设计效果图：无
