纺织厂4层办公楼建筑结构CAD施工图纸

资料简介
赚取积分

工程设计年代：近代-07
图纸设计深度：施工图
其它专业图纸：结构
建筑设计面积：1625平方米平方米
建筑高度：13.6米米
建筑层数：4层
设计效果图：无

附件详情

这份参考资料为南平市某纺织厂四层办公楼施工图，含建筑、结构图纸
总建筑设计面积：1625平方米，建筑设计结构形式：砖混结构，层数： 4层，建筑高度： 13.8米
这份参考资料包括资料目录、图纸说明、门窗表、各层建筑平面、立面、剖面图、墙身大样、总平面图等，共8张图纸
设计功能包括：办公楼、接待、会议等
这份参考资料中含5张结构施工图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

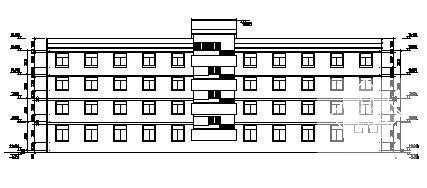

第 1 张图

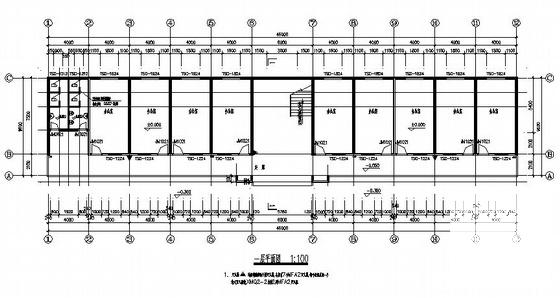

第 2 张图

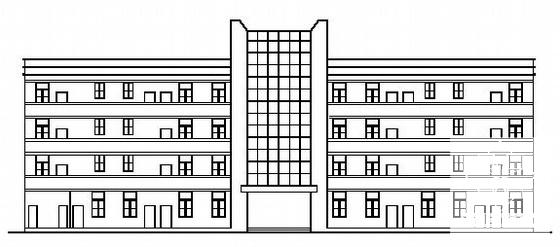

第 3 张图

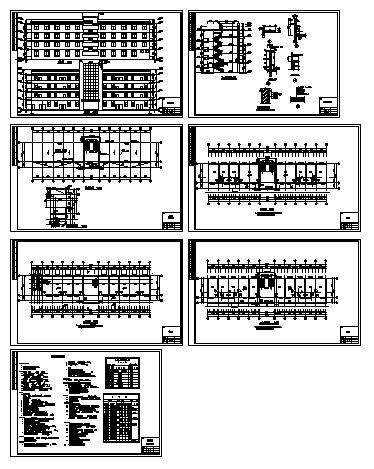

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
