3层连体住宅楼电气施工图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：9张
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电 设计：低压配电, 电气照明, 建筑物防雷, 接地安全
附件详情
- 1、 电气设计 说明
- 2、配电系统图

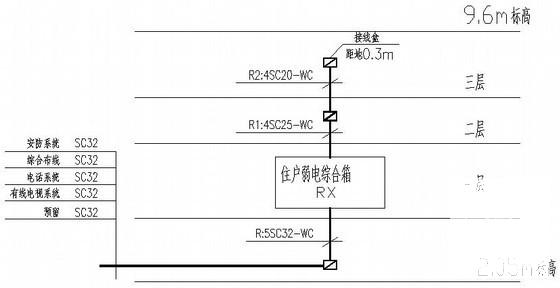

- 3、弱电系统图

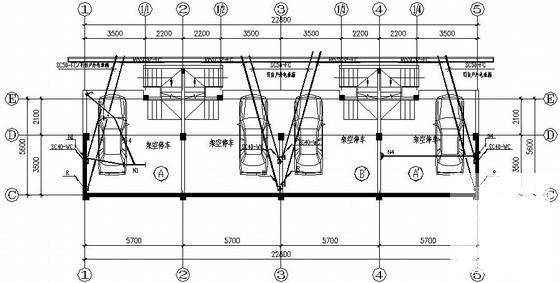

- 4、照明电气平面图
附件详情

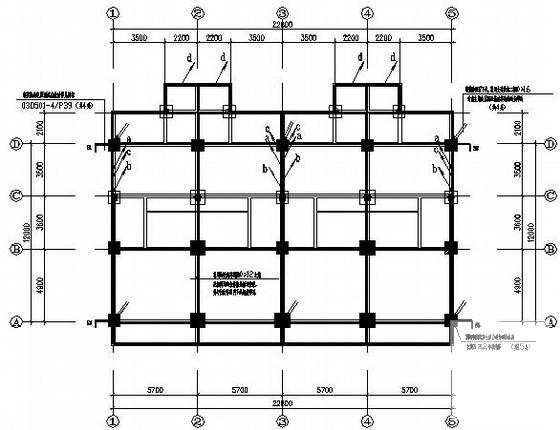

该附件是某三层连体住宅电气施工图纸，电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、
防雷接地
系统设计等。
