两层红瓦屋面商业建筑施工CAD图纸

  • 建筑高度类型:多层建筑

  • 建筑设计结构形式:钢筋混凝土结构

  • 钢筋混凝土结构:框架

  • 图纸设计深度:施工图

  • 项目所在地:江苏

  • 图纸设计风格:现代风格

  • 图纸设计流派:现代

  • 图纸设计格式:CAD2000

  • 参考图纸:115张

  • 建筑设计面积:2071平方米

  • 占地面积:3670平方米

  • 容积率:0.56

  • 建筑密度:33%

  • 绿化率:35%

  • 建筑高度:9.3m

  • 地上层数:2层

  • 设计效果图:无

  • 机动车辆停车位:21 个

设计说明:该项目的总建筑面积为944平方米,建筑的建筑设计结构形式为框架结构,建筑的耐火等级为二级,建筑物的设计使用年限为50年,抗震设防烈度为七度。该建筑地上两层,建筑高度9.3米。

该资料包含:总平面图、各层平面图、剖面图、立面图、详图、经济指标、设计说明。


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

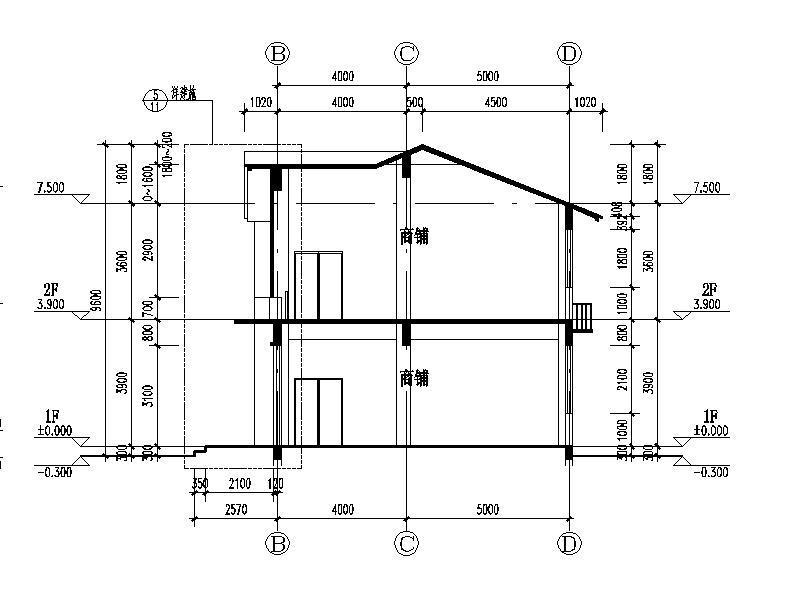

  • 两层红瓦屋面商业建筑施工CAD图纸 - 1
    第 1 张图

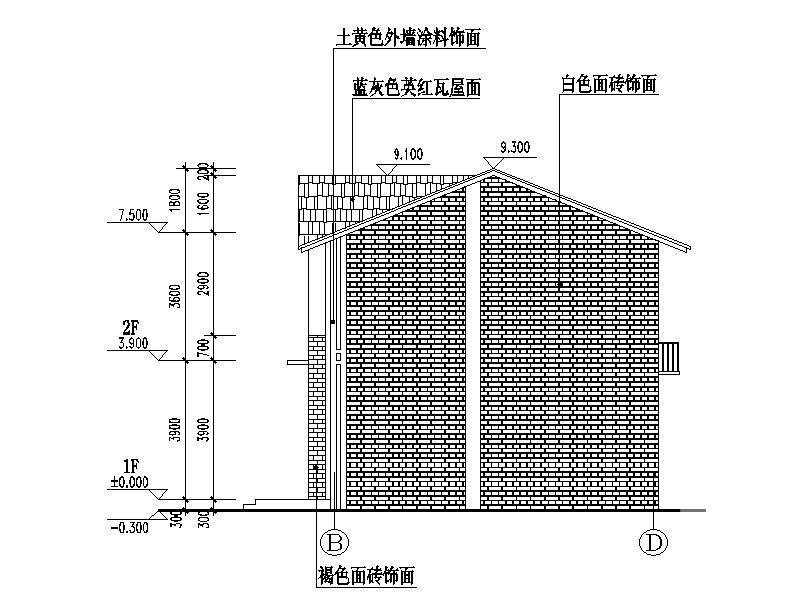

  • 两层红瓦屋面商业建筑施工CAD图纸 - 2
    第 2 张图

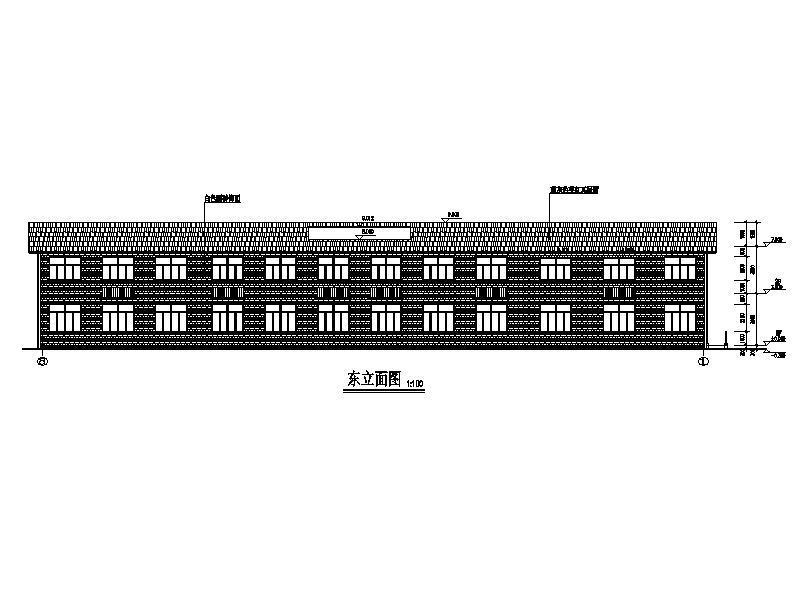

  • 两层红瓦屋面商业建筑施工CAD图纸 - 3
    第 3 张图

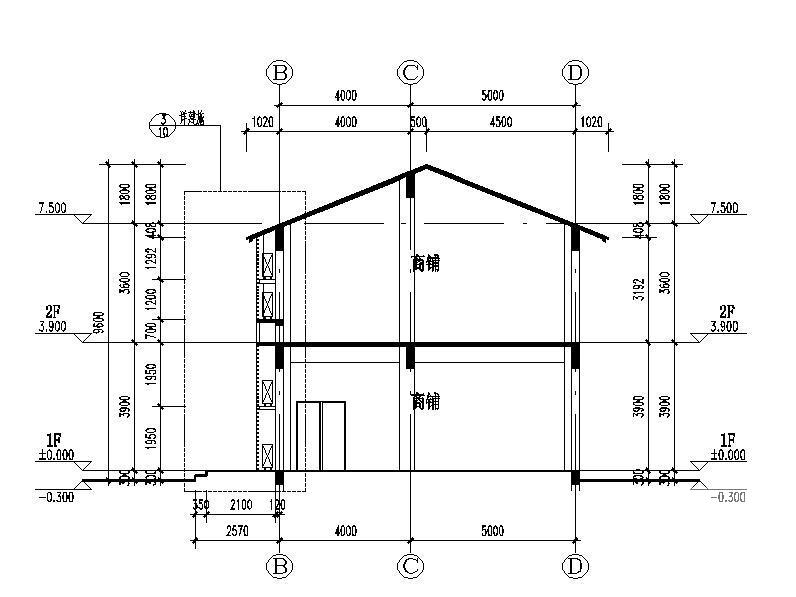

  • 两层红瓦屋面商业建筑施工CAD图纸 - 4
    第 4 张图

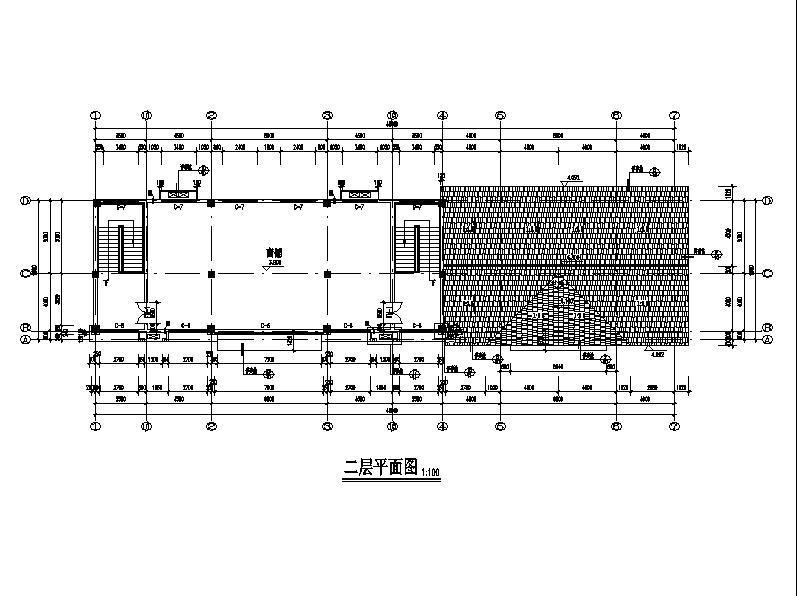

  • 两层红瓦屋面商业建筑施工CAD图纸 - 5
    第 5 张图
  • 两层红瓦屋面商业建筑施工CAD图纸 - 6
    第 6 张图
  • 两层红瓦屋面商业建筑施工CAD图纸 - 7
    第 7 张图
  • 两层红瓦屋面商业建筑施工CAD图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
