黄埔区红十字力促鞥框架结构医院大楼建筑施工图纸

  • 图纸设计深度:施工图
  • 建筑高度:26.00米
  • 建筑层数:6
  • 设计效果图:无

附件详情

该资料为黄埔区红十字医院大楼 建筑施工
工程建筑建筑设计结构形式为:框架结构、层数为: 6层、高度为:26 米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共36张图纸
设计功能包括:电测听室、无菌物品间、中心药房、胃肠镜检查、抢救室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

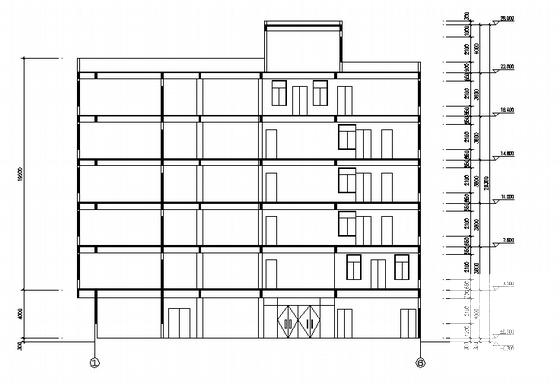

  • 医院建筑施工图纸 - 1
    医院建筑施工图纸 - 1

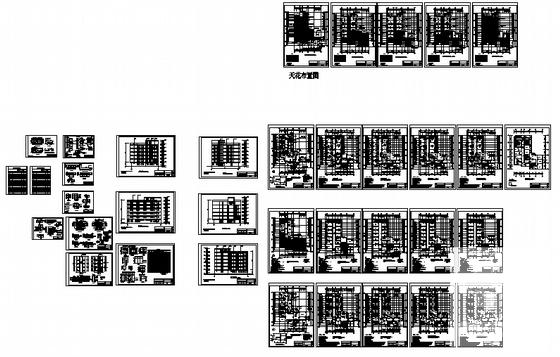

  • 医院建筑施工图纸 - 2
    医院建筑施工图纸 - 2

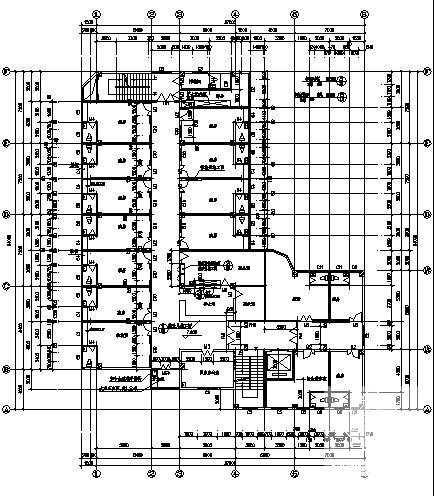

  • 医院建筑施工图纸 - 3
    医院建筑施工图纸 - 3

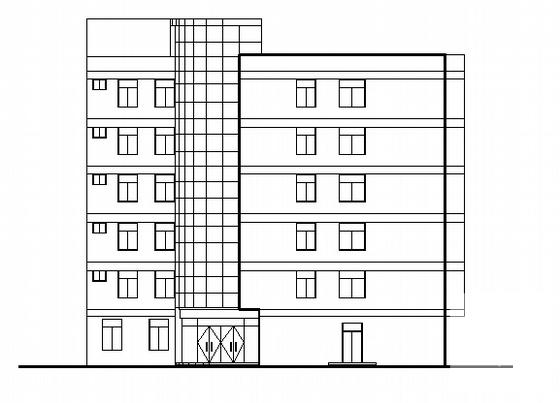

  • 医院建筑施工图纸 - 4
    医院建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
